Tipo seguidor del perno prisionero de leva
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | CCFH 3 1/4 S |

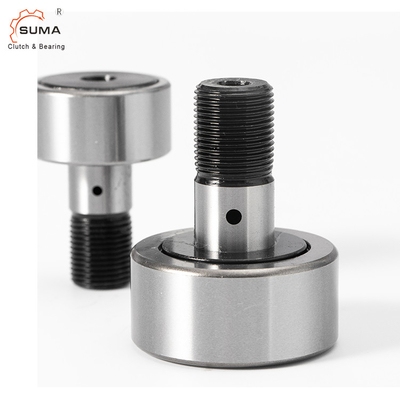

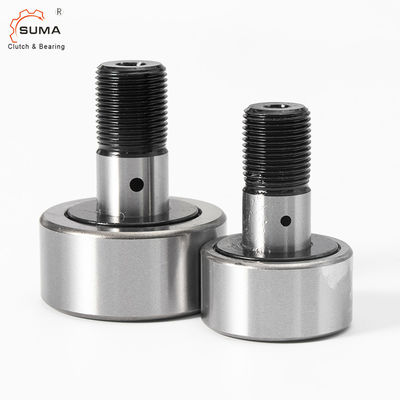

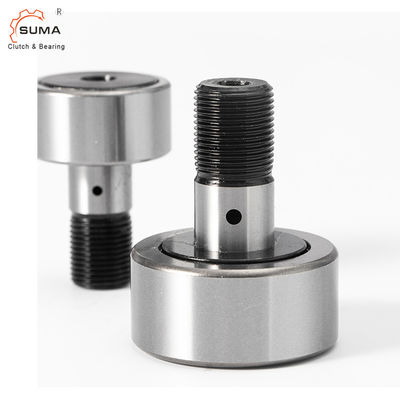

CCFH 3 1/4 tipo resistente seguidor del perno prisionero de S de leva que lleva para las plantas autos
Características
Las funciones típicas de un seguidor de leva son proporcionar la ayuda antifricción del movimiento linear o seguir la superficie de una leva.
Diseñaron a SUMA Stud Cam Follower para soportar los requisitos intermitentes del choque, del cargamento y de la precisión asociados a estos usos.
Uso:
| Comida y bebida | Equipo de envasado | Manipulación de materiales de la unidad |
| Plantas autos | Perforación petrolífera | Acerías |
| Texitiles/impresión | Equipo de la automatización | Máquinas-herramientas |
Datos técnicos
Dimensiones y capacidades
| INSEALED BRG. NO |
INSEALED BRG. NO |
RODILLO Diámetro (RD) |
RODILLO ANCHURA (w) |
PERNO PRISIONERO Diámetro (SD) |
PERNO PRISIONERO LONGITUD (SL) |
MÍNIMO. HILO LONGITUD (TL) |
MULTA HILO |
AGUJERO DE ACEITE | VIVIENDA Diámetro +.0002 -.0003 |
RRCOM. CL AMPING ESFUERZO DE TORSIÓN Libras. EN |
Max PARÁSITOS ATMOSFÉRICOS CAPACIDAD Libras. |
BASIC DYN. GRADO Libras. |
|
| AGUJERO CENTRO (HC) |
AGUJERO DIÁMETRO (HD) |
||||||||||||
| CFH-1/2 | CFH-1/2-S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
| CFH-9/16 | CFH-9/16-S | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
| CFH-5/8 | CFH-5/8-S | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
| CFH-11/16 | CFH-11/16-S | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
| CFH-3/4 | CFH-3/4-S | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| CFH-7/8 | CFH-7/8-S | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| CFH-1 | CFH-1-S | 1,000 | 0,625 | 0,625 | 1 | el 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/8 | CFH-1 1/8-S | 1,1250 | 0,625 | 0,625 | 1 | el 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/4 | CFH-1 1/4-S | 1,250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 3/8 | CFH-1 3/8-S | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 el 1/2 | CFH-1 1/2-S | 1,500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 5/8 | CFH-1 5/8-S | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 3/4 | CFH-1 3/4-S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1,0003 | 2250 | 15840 | 6385 |
| CFH-1 7/8 | CFH-1 7/8-S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1,0003 | 2250 | 15840 | 6385 |
| CFH-2 | CFH-2-S | 2,000 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | el 1/2 | 1/8 | 1,1253 | 2800 | 21140 | 8090 |
| CFH-2 1/4 | CFH-2 1/4-S | 2,250 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | el 1/2 | 1/8 | 1,1253 | 2800 | 21140 | 8090 |
| CFH-2 el 1/2 | CFH-2 1/2-S | 2,500 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1,2503 | 3450 | 32900 | 11720 |
| CFH-2 3/4 | CFH-2 3/4-S | 2,750 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1,2503 | 3450 | 32900 | 11720 |
| CFH-3 | CFH-3-S | 3,000 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1,5003 | 5000 | 49820 | 15720 |
| CFH-3 1/4 | CFH-3 1/4-S | 3,250 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1,5003 | 5000 | 49820 | 15720 |
| CFH-3 el 1/2 | CFH-3 1/2-S | 3,500 | 1,750 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1,7503 | 5000 | 63250 | 22800 |
| CFH-4 | CFH-4-S | 4,000 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 2,0003 | 5000 | 89540 | 29985 |
| CFH-5-S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 | 7/8 | 3/16 | 2,5003 | 5000 | 135900 | 46575 | |
| CFH-6-S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 | 1 | 3/16 | 3,0003 | 5000 | 160900 | 60000 | |
| CFH-7-S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 | 1 1/4 | 3/16 | 3,5003 | 5000 | 213860 | 75380 | |
