Tipo seguidor del perno prisionero de leva
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | CF-1/2-N-SB |

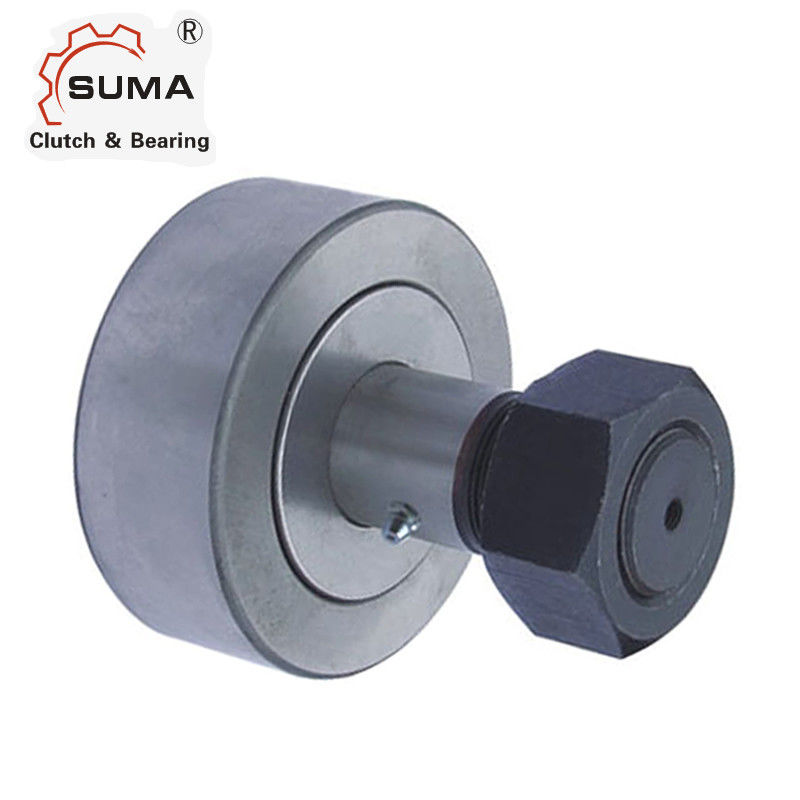

CF-1/2-N-S selló el tipo rodillo del perno prisionero GCr15 de la pista
Características
Los seguidores de leva del estilo del perno prisionero tienen generalmente un perno prisionero clasificado estándar, pero un perno prisionero pesado está disponible para la capacidad de carga estática creciente.
Para los usos resistentes un diseño del rodillo puede ser utilizado. Esto emplea dos filas de rodillos de un diámetro más grande que utilizados en seguidores de leva del rodillo de la aguja para aumentar la capacidad de carga dinámica y para proporcionar algunas capacidades empujadas. Este diseño puede apoyar velocidades más altas que el diseño del complemento completo.
Datos técnicos
| Nombre de producto | Tipo transporte del perno prisionero de CF-1/2-N-S del seguidor de leva |
| Modelo | CF-1/2-N-S |
| Material | GCr15 |
| Paquete | Caja del cartón/caja de madera, polea, etc |
| Condiciones de pago | TT. L/C, D/A, D/P, Western Union |
| Plazo de expedición | 2-4 días para la muestra, 7 días para la orden grande |
Dimensiones y capacidades
| Unseal no. | Sellado no. | Diámetro del rodillo (RD) | Anchura del rodillo (W) |
Diámetro del perno prisionero. (SD) |
Perno prisionero Lgth (SL) |
Min Thrd Lgth (TL) | Hilos finos | Tamaño de Lub Fiting (f) |
Toca libras |
| CF-1/2-N | CF-1/2-N-S | 0,5 | 0,344 | 0,19 | el 1/2 | 1/4 | 10-32 | 1/8 | 15 |
| CF-1/2 | CF-1/2-S | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
| CF-9/16 | CF-9/16-S | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
| CF-5/8-N | CF-5/8-N-S | 0,625 | 0,406 | 0,25 | 5/8 | 5/16 | 1/4-28 | 1/8 | 35 |
| CF-5/8 | CF-5/8-S | 0,625 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 35 |
| CF-11/16 | CF-11/16-S | 0,6875 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 95 |
| CF-3/4 | CF-3/4-S | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 |
| CF-7/8 | CF-7/8-S | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 |
| CF-1 | CF-1-S | 1 | 0,625 | 0,4375 | 1 | el 1/2 | 7/16-20 | 3/16 | 250 |
| CF-1 1/8 | CF-1 1/8-S | 1,125 | 0,625 | 0,4375 | 1 | el 1/2 | 7/16-20 | 3/16 | 350 |
| CF-1 1/4 | CF-1 1/4-S | 1,25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 |
| CF-1 3/8 | CF-1 3/8-S | 1,375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 |
| CF-1 el 1/2 | CF-1 1/2-S | 1,5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 |
| CF-1 5/8 | CF-1 5/8-S | 1,625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 |
| CF-1 3/4 | CF-1 3/4-S | 1,75 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 |
| CF-1 7/8 | CF-1 7/8-S | 1,875 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 |
| CF-2 | CF-2-S | 2 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 1500 |
| CF-2 1/4 | CF-2 1/4-S | 2,25 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 2250 |
| CF-2 el 1/2 | CF-2 1/2-S | 2,5 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 |
| CF-2 3/4 | CF-2 3/4-S | 2,75 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 |
| CF-3 | CF-3-S | 3 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 |
| CF-3 1/4 | CF-3 1/4-S | 3,25 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 |
| CF-3 el 1/2 | CF-3 1/2-S | 3,5 | 2 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 |
| CF-4 | CF-4-S | 4 | 2,25 | 1,5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 |
| CF-5-S | 5 | 2,75 | 2 | 5 1/16 | 2 9/16 | 2-12 | 1/4N.P.T | 5000 | |
| CF-6-S | 6 | 3,25 | 2,5 | 6 | 3 | 2 1/2-12 | 1/4N.P.T | 5000 | |
| CF-7-S | 7 | 3,75 | 3 | 7 11/16 | 4 1/8 | 3-12 | 1/4N.P.T | 5000 | |
| CF-8-S | 8 | 4,25 | 3,25 | 8 1/2 | 4 1/4 | 3 1/4-4 | 1/4N.P.T | 5000 | |
| CF-9-S | 9 | 4,75 | 3,75 | 9 1/2 | 4 3/4 | 3 1/2-4 | 1/4N.P.T | 5000 | |
| CF-10-S | 10 | 5,25 | 4,25 | 10 | 4 3/4 | 3 1/2-4 | 1/4N.P.T | 5000 |
