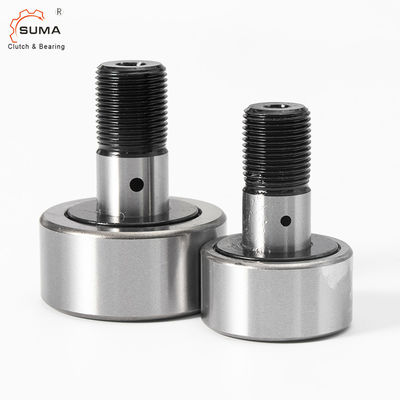

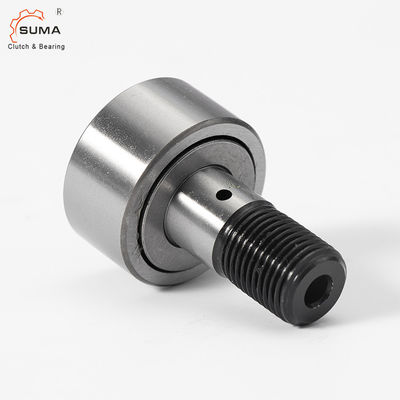

Seguidor del árbol de levas del rodillo de la pista de la serie CFH-5/8-SB de CFH-B y de CFH-SB con el agujero del hex.
Características del seguidor del árbol de levas
CFH-1-B con el seguidor de leva resistente del agujero del hex.
CFH-1-SB Seald y seguidor de leva resistente del agujero del hex.
Las funciones típicas de un seguidor de leva son proporcionar la ayuda antifricción del movimiento linear o seguir la superficie de una leva.
Diseñaron a SUMA Stud Cam Follower para soportar los requisitos intermitentes del choque, del cargamento y de la precisión asociados a estos usos.
Uso del seguidor del árbol de levas
Comida y bebida | Equipo de envasado | Manipulación de materiales de la unidad |
Plantas autos | Perforación petrolífera | Acerías |
Texitiles/impresión | Equipo de la automatización | Máquinas-herramientas |
Datos técnicos del seguidor del árbol de levas
Dimensiones y capacidades
INSEALED BRG. NO. |
SELLADO BRG. NO. |
RODILLO Diámetro (RD) |
RODILLO ANCHURA (w) |
PERNO PRISIONERO Diámetro (SD) |
PERNO PRISIONERO LONGITUD (SL) |
MÍNIMO. HILO LONGITUD (TL) |
MULTA HILO |
AGUJERO DE ACEITE | LUB COLOCACIÓN TAMAÑO (f) |
RRCOM. CL AMPING ESFUERZO DE TORSIÓN Libras. EN |
Max PARÁSITOS ATMOSFÉRICOS CAPACIDAD Libras. |
BASIC DYN. GRADO Libras. |
|
AGUJERO CENTRO (HC) |
AGUJERO DIÁMETRO (HD) |
||||||||||||
CFH-1/2-B | CFH-1/2-B | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
CFH-9/16-B | CFH-9/16-B | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
CFH-5/8-B | CFH-5/8-B | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
CFH-11/16-B | CFH-11/16-B | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
CFH-3/4-B | CFH-3/4-B | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH-7/8-B | CFH-7/8-B | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH-1-B | CFH-1-B | 1,000 | 0,625 | 0,625 | 1 | el 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH-1 1/8-B | CFH-1 1/8-B | 1,1250 | 0,625 | 0,625 | 1 | el 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH-1 1/4-B | CFH-1 1/4-B | 1,250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH-1 3/8-B | CFH-1 3/8-B | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH-1 1/2-B | CFH-1 1/2-B | 1,500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH-1 5/8-B | CFH-1 5/8-B | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH-1 3/4-B | CFH-1 3/4-B | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH-1 7/8-B | CFH-1 7/8-B | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH-2-B | CFH-2-B | 2,000 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | el 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH-2 1/4-B | CFH-2 1/4-B | 2,250 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | el 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH-2 1/2-B | CFH-2 1/2-B | 2,500 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH-2 3/4-B | CFH-2 3/4-B | 2,750 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH-3-B | CFH-3-B | 3,000 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH-3 1/4-B | CFH-3 1/4-B | 3,250 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH-3 1/2-B | CFH-3 1/2-B | 3,500 | 1,750 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CFH-4-B | CFH-4-B | 4,000 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
Imágenes del seguidor del árbol de levas
