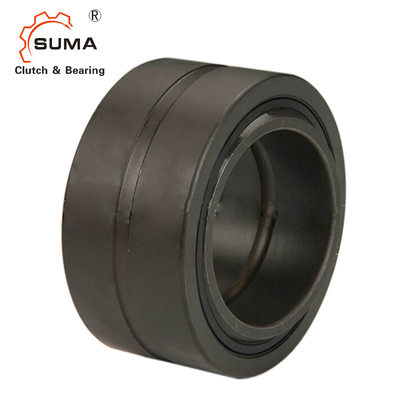

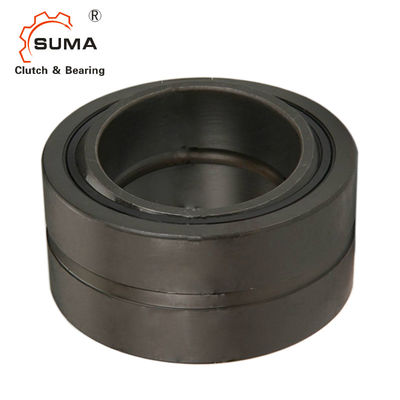

Serie GEZ63ES que lleva llano esférico autoalineador GEZ63ES-2RS de GEZ
Características del transporte llano esférico
La estructura del transporte llano esférico es más simple que la del transporte rodante, que se compone principalmente de un anillo interno con una superficie esférica externa y de un anillo externo con una superficie esférica interna.
Los transportes llanos esféricos se utilizan generalmente para el movimiento de balanceo de poca velocidad (movimiento angular del IE). Puesto que la superficie de deslizamiento es esférica, puede también realizar el movimiento basculante (movimiento autoalineador del IE) dentro de cierta gama del ángulo.
Los transportes esféricos son ampliamente utilizados en dirigir los cilindros hidráulicos, forjando las máquinas-herramientas, la maquinaria de la ingeniería, el equipo de la automatización, los amortiguadores de choque automotrices, la maquinaria de la conservación del agua y otras industrias. El transporte llano esférico es un transporte de desplazamiento esférico, y el tipo básico se compone de anillos internos y externos con las superficies de contacto esféricas de desplazamiento esféricas. Dependiendo de su estructura y tipo, puede llevar la carga radial, la carga axial, o cargas radiales y axiales combinadas al mismo tiempo.
Dimensiones y capacidades
Número de parte | Diámetro de diámetro interior | Diámetro externo | Anchura de la bola | Anchura de la raza | Cargas radiales estáticas | Cargas radiales dinámicas | Peso | ||
Sin sellos | Con los sellos | Pulgada | Pulgada | Pulgada | Pulgada | Libras | Libras | Libras | |
1 | GEZ12ES | - | 0,5 | 0,875 | 0,437 | 0,375 | 9,337 | 3.156 | 0,044 |
2 | GEZ15ES | - | 0,625 | 1,0625 | 0,547 | 0,469 | 14,732 | 4864 | 0,077 |
3 | GEZ19ES | GEZ19ES-2RS | 0,75 | 1,25 | 0,656 | 0,562 | 20,927 | 7089 | 0,121 |
4 | GEZ22ES | GEZ22ES-2RS | 0,875 | 1,4375 | 0,765 | 0,656 | 28,573 | 9565 | 0,187 |
5 | GEZ25ES | GEZ25ES-2RS | 1 | 1,625 | 0,875 | 0,75 | 37,359 | 12605 | 0,265 |
6 | GEZ31ES | GEZ31ES-2RS | 1,25 | 2 | 1,093 | 0,937 | 58,507 | 19468 | 0,507 |
7 | GEZ34ES | GEZ34ES-2RS | 1,375 | 2,1875 | 1,187 | 1,031 | 69,756 | 23404 | 0,772 |
8 | GEZ38ES | GEZ38ES-2RS | 1,5 | 2,4375 | 1,312 | 1,125 | 84,379 | 28129 | 0,926 |
9 | GEZ44ES | GEZ44ES-2RS | 1,75 | 2,8125 | 1,531 | 1,312 | 114,752 | 38255 | 1,41 |
10 | GEZ50ES | GEZ50ES-2RS | 2 | 3,1875 | 1,75 | 1,5 | 150,754 | 50508 | 2,05 |
11 | GEZ57ES | GEZ57ES-2RS | 2,25 | 3,5625 | 1,969 | 1,687 | 191,251 | 63002 | 2,87 |
12 | GEZ63ES | GEZ63ES-2RS | 2,5 | 3,9375 | 2,187 | 1,875 | 234,007 | 77629 | 4,08 |
13 | GEZ69ES | GEZ69ES-2RS | 2,75 | 4,375 | 2,406 | 2,062 | 285,752 | 95628 | 5,29 |
14 | GEZ76ES | GEZ76ES-2RS | 3 | 4,75 | 2,625 | 2,25 | 337,506 | 112505 | 6,84 |
15 | GEZ82ES | GEZ82ES-2RS | 3,25 | 5,125 | 2,844 | 2,437 | 396,009 | 131626 | 8,38 |
16 | GEZ88ES | GEZ88ES-2RS | 3,5 | 5,5 | 3,062 | 2,625 | 459,001 | 153003 | 10,58 |
17 | GEZ95ES | GEZ95ES-2RS | 3,75 | 5,875 | 3,281 | 2,812 | 531,004 | 175507 | 12,79 |
18 | GEZ101ES | GEZ101ES-2RS | 4 | 6,25 | 3,5 | 3 | 596,256 | 202508 | 15,44 |
19 | GEZ114ES | GEZ114ES-2RS | 4,5 | 7 | 3,937 | 3,375 | 765,002 | 252006 | 21,61 |
20 | GEZ120ES | GEZ120ES-2RS | 4,75 | 7,375 | 4,156 | 3,562 | 843,754 | 281254 | 25,36 |
21 | GEZ127ES | GEZ127ES-2RS | 5 | 7,75 | 4,375 | 3,75 | 933,755 | 315009 | 29,76 |
22 | GEZ152ES | GEZ152ES-2RS | 6 | 8,75 | 4,75 | 4,125 | 1170,002 | 389257 | 38,59 |
