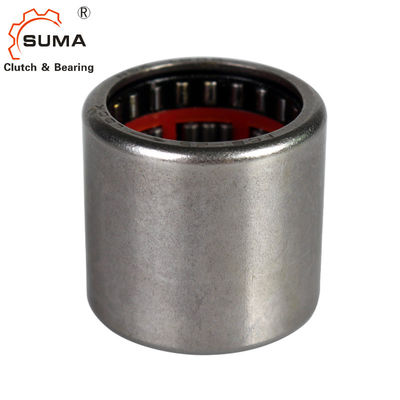

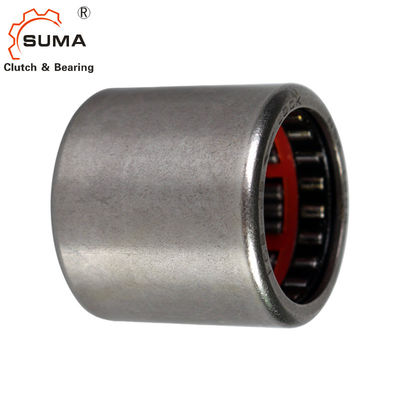

Rodamiento de rodillos de aguja de la manera del FCB GCr15 uno de FC con la jaula de nylon
Características
El embrague externo del rodillo de la aguja del anillo (transporte unidireccional) se puede utilizar como un convertidor, un dispositivo del control, y embrague de sobrante.
FC (embrague del rodillo de la aguja): integrado por el sellado del anillo externo y de la jaula plástica; la jaula puede tener caña de acero de lámina o inoxidable plástica para dirigir el rodillo de la aguja; alcantarilla del anillo externo y rodillo inclinados de la aguja como fijación del dispositivo.
FCB (conjunto del embrague y de cojinetes): los transportes de la ayuda se montan a ambos lados de la carga radial del embrague y del oso de la aguja.
El rodillo de la aguja y el montaje plástico de la jaula se utilizan como transportes favorables.
Datos técnicos
Llevar número | Weight/kg | Tamaño principal | |||
Fw | D | C | Esfuerzo de torsión | ||
FC4K | 1 | 4 | 8 | 6 | 0,34 |
FC6 | 3 | 6 | 10 | 12 | 1,76 |
FC6K | 3 | 6 | 10 | 12 | 1,76 |
FC8 | 4 | 8 | 14 | 12 | 5,3 |
FCL8K | 3,5 | 8 | 12 | 12 | 5 |
FC10 | 4,8 | 10 | 16 | 12 | 6 |
FCL10K | 4 | 10 | 14 | 12 | 5,3 |
FC12 | 11 | 12 | 18 | 16 | 12,2 |
FC14K | 13 | 14 | 20 | 16 | 17,3 |
FC16 | 14 | 16 | 22 | 16 | 20,5 |
FC20 | 17 | 20 | 26 | 16 | 28,5 |
FC25 | 30 | 25 | 32 | 20 | 66 |
FC30 | 36 | 30 | 37 | 20 | 90 |
FC35 | 40 | 35 | 42 | 20 | 121 |
FCB8 | 10 | 14 | 14 | 20 | 5 |
FCB10 | 15 | 16 | 16 | 20 | 10 |
FCB12 | 18 | 18 | 18 | 26 | 12,2 |
FCB16 | 22 | 22 | 22 | 26 | 20,5 |
FCB20 | 27 | 26 | 26 | 26 | 28,5 |
FCB25 | 44 | 32 | 32 | 30 | 66 |
FCB30 | 51 | 37 | 37 | 30 | 90 |
FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) la velocidad del límite es eficaz para la lubricación de la grasa y del aceite. el nA refiere a la velocidad del límite de la rotación externa del anillo.
(2) para mantener el rodillo de la aguja la posición bloqueada, el criado se proporciona una primavera de acero inoxidable.
La velocidad limitada de la lubricación del aceite y de la grasa es eficaz, la desviación -0mm ~ -0.25mm, requisitos especiales de la anchura al pedir instrucciones.
