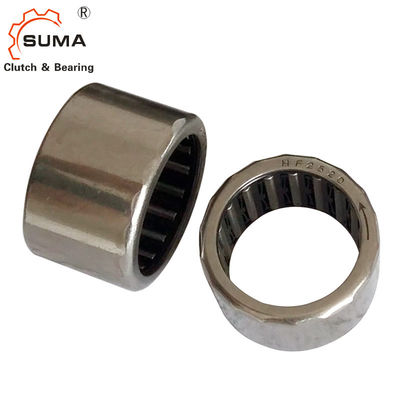

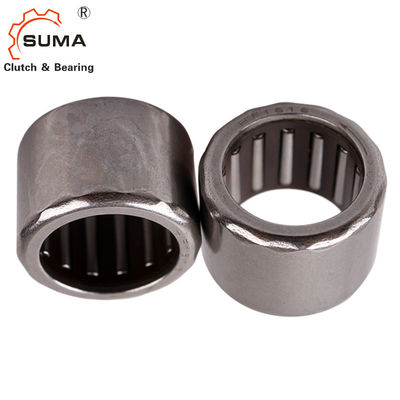

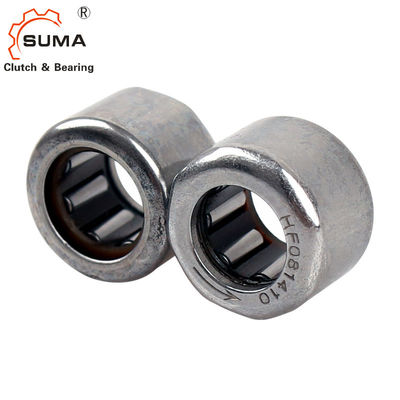

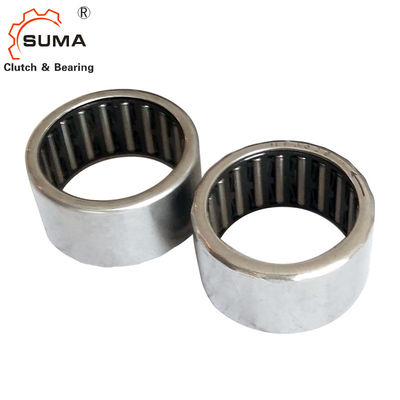

Aguja Bearing.pdf de la manera del HF uno de los transportes de aguja de la manera de la serie HF0812 uno del HF
Datos técnicos de los transportes de aguja de la manera HF0812 uno
Transportes de aguja de la manera de la serie una del HF
Material externo de la raza: ST14
Material de la aguja: GCr15
Gama agujereada interna: 3-35m m
Gama agujereada externa: 6.5-42m m
Gama de la altura: 6-20m m
Gama del esfuerzo de torsión: 0.2-121Nm
Paquete: Paquete del rollo + caja del cartón
Dimensiones y capacidades de los transportes de aguja de la manera HF0812 uno
Diámetro del eje. | Llevar la designación | Masa | Dimensiones | Esfuerzo de torsión permitido | Velocidad de limitación | ||||
Fw | D | C | Eje de rotación Min-1 | Anillo externo giratorio Min-1 | |||||
milímetro | Primaveras plásticas | Primaveras de acero | g | milímetro | Nanómetro | RPM | RPM | ||
3 | HF0306KF | 0,9 | 3 | 6,5 | 6 | 0,2 | 36000 | 7000 | |
4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0,34 | 34000 | 8000 |
HF0406KFR | -- | 1 | 4 | 8 | 6 | 0,1 | 34000 | 8000 | |
6 | HF0608KF | 2,8 | 6 | 10 | 8 | 1,5 | 20000 | 11000 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | |
HF061210 | 3,5 | 6 | 12 | 10 | 3 | 20000 | 13000 | ||
8 | HF0812KF | HF0812 | 3,5 | 8 | 12 | 12 | 3,15 | 17000 | 12000 |
HF0812KFR | HF0812R | 3,5 | 8 | 12 | 12 | 4 | 17000 | 12000 | |
-- | HF061210 | 3,2 | 8 | 12 | 10 | 3 | 16000 | 12000 | |
-- | HF081410 | 3,6 | 8 | 14 | 10 | 4,6 | 15000 | 11000 | |
-- | HF081610 | 4,1 | 8 | 16 | 10 | 5,5 | 15000 | 11000 | |
-- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5,3 | 14000 | 11000 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 1,5 | 14000 | 11000 | |
12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12,2 | 11000 | 8000 |
14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17,3 | 9500 | 8000 |
16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20,5 | 8500 | 7500 |
18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24,1 | 7500 | 7500 |
20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28,5 | 7000 | 6500 |
25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 |
30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 |
35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 |
