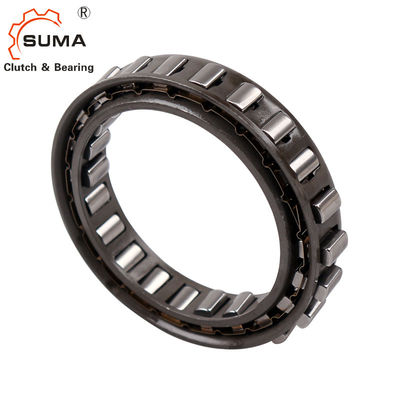

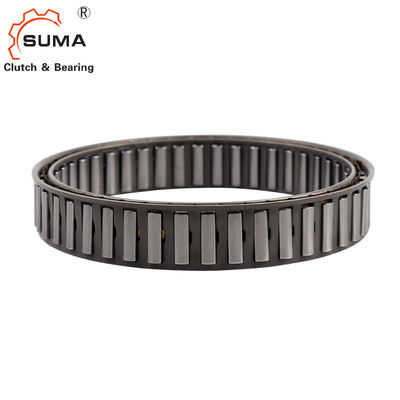

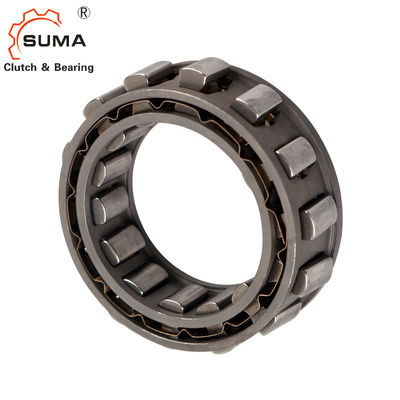

Un transporte del embrague de la manera
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | DC3175 (3C) |
Tipo embrague de la horquilla de retención de DC
Breve introducción
El tipo DC es un tipo de la horquilla de retención anda sin embragar la jaula sin razas internas o externas. Debe ser instalado en un diseño que proporciona las razas, el soporte de rodadura para las cargas axiales y radiales, la lubricación y el aislamiento. El tipo versión-n de DC acepta todos los tipos de lubricantes usados actualmente en el equipement de la transmisión de poder.
La tolerancia del espacio de la horquilla de retención no debe ser excedida. Las razas internas y externas deben tienen una anchura llana mínima “e”, sin ninguna hendidura, para asegurar andan sin embragar funciones correctamente como se muestra en las páginas de siguiente.
Alternativamente, las razas pueden ser hechas en caso de que los ejes de acero templado, o las viviendas, a la especificación abajo. La dureza superficial de la parte acabada debe ser HRC 60 a 62, para una profundidad del mínimo de 0,6 milímetros.
Dureza de la base a ser HRC35 a 45. Aspereza superficial para no exceder 22CLA. Forma cónica máxima entre las razas: 0.007 milímetros para la anchura de 25 milímetros.
Dimensiones y capacidades
|
Tamaño
|
TKN1) |
Sobrante de velocidades |
Espacio de la horquilla de retención
|
NO. de clips
|
No. de horquillas de retención |
Peso | ||||||
| nimax2) | namax3) | Øa+0.008 -0,005 |
Øc± 0,013 | emin | Ødmin | Øbmax | ||||||
| [Nanómetro] | [min-1] | [minuto -1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0,03 |
| DC2776-N | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33±0.075 | 13,5 | 58 | 18 | – | 14 | 0,055 |
| DC3034-N | 124 | 6300 | 3100 | 30,34 | 47 | 8.33±0.075 | 13,5 | 62 | 20 | – | 14 | 0,06 |
| DC3175 (3C) - N | 159 | 6000 | 3000 | 31,75 | 48,41 | 8.33±0.075 | 13,5 | 63 | 21 | 3 | 16 | 0,06 |
| DC3809A-N | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0,085 |
| DC4127 (3C) - N | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33±0.075 | 13,5 | 75 | 27 | 3 | 18 | 0,09 |
| DC4445A-N | 363 | 4300 | 2100 | 44,45 | 61,11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
| DC4972 (4C) - N | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33±0.1 | 13,5 | 86 | 33 | 4 | 22 | 0,1 |
| DC5476A-N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0,11 |
| DC5476A (4C) - N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
| DC5476B (4C) - N | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
| DC5476C (4C) - N | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 25,4 | 92 | 36 | 4 | 24 | 0,2 |
| DC5776A-N | 604 | 3300 | 1600 | 57,76 | 74,42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0,11 |
| DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
| DC7221 (5C) - N | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 13,5 | 115 | 48 | 5 | 30 | 0,14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
| DC7221B (5C) - N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
| DC7969C (5C) - N | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33±0.1 | 25,4 | 124 | 53 | 5 | 34 | 0,28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100,000 | 8.33±0.1 | 25,4 | 132 | 55 | – | 34 | 0,27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0,165 |
| *-N de DC10323A (5C) | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123,340 ** | 140,000 | 8.33±0.1 | 25,4 | 184 | 80 | – | 50 | 0,4 |
| DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9.50±0.1 | 25,4 | 186 | 80 | 11 | 44 | 0,4 |
NOTAS
1) × máximo 2 T de T = KN
” Refiera a la página de selección 12 a 19
2) sobrantes de la raza interna
3) sobrantes externos de la raza
*) el reborde de centro interno de la jaula está en el contrario
lado
**) Extensión de la tolerancia al ± 0.013 permitido
Montaje de ejemplo
