| Lugar de origen | Porcelana |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | GV90 GV100 GV110 |

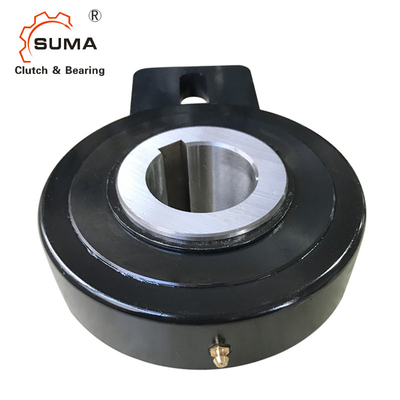

GV90 GV100 GV110 Elevador de cangilones Tope trasero Cojinetes de embrague unidireccional
Características del embrague antirretroceso GV
Las ruedas libres de la serie GV son de rodillos, el centrado entre la pista interior y la pista exterior se realiza mediante casquillos.
las fuerzas de torsión se transmiten desde el eje a la pista interior por medio de una chaveta.
la tolerancia del eje debe ser h6.
Cuando la rueda libre se utilice como dispositivo antirretorno, la palanca fijada a la pista exterior debe estar intercalada entre dos soportes;de lo contrario, se debe insertar un pin en el agujero en bucle.Cuando está bloqueado en el marco de una máquina, detiene la rotación de la rueda libre.
Si la rueda libre se utiliza como avance intermitente, la palanca debe fijarse longitudinalmente utilizando el orificio para una varilla de empuje o similar.En cualquier caso, para evitar la sobrecarga los casquillos, la palanca debe tener una cierta holgura para permitir el movimiento axial.
la rueda libre se suministra ya engrasada
Dimensiones y capacidades
| Modelo |
dH7 milímetro |
D milímetro |
L milímetro |
B1 milímetro |
L1 milímetro |
b2 milímetro |
yo2 milímetro |
yo3 milímetro |
yo4 milímetro |
Peso Kg |
Máxima velocidad |
Esfuerzo de torsión Nuevo Méjico |
Par de arrastre Nm |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1) Tmáx: 2x Tn
Kyey DIN 6885
2)Velocidad máxima permitida
