Un transporte del embrague de la manera
>
|
| Lugar de origen | CHINA |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | AA60 GC-D60170 |

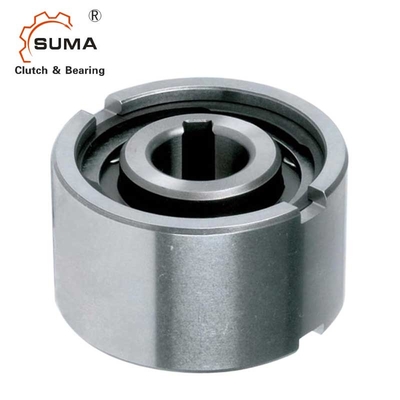

Cojinete de embrague unidireccional Embrague industrial Carga pesada Tope sin contacto
Características
1. El embrague de leva de la serie AA está diseñado para una instalación de ajuste a presión.
2. La serie AA tiene un chavetero en la pista interior.Los chaveteros, excepto el tamaño 25, se fabrican según DIN 6885. 3
3. La serie AA tiene un chavetero tanto en la pista interior como en la exterior.“-K” significa llaves enviadas junto con Cam Clutch.
4. Deben mantenerse las dimensiones de interferencia correctas en el eje y la carcasa para obtener el máximo rendimiento del cojinete y del embrague.
5. Consulte la tabla para conocer la tolerancia del eje y la carcasa de cada serie.
6. La flecha en la pista interior muestra la dirección de enganche de la pista interior.
7. Para instalar el embrague, utilice una herramienta de presión del diámetro adecuado para aplicar una presión uniforme sobre toda la cara de la pista interior y exterior.
8. No martille ni aplique otro tipo de golpes al embrague.
9. Asegúrese de que la carcasa tenga suficiente resistencia para soportar la presión requerida para la instalación del embrague a presión.
10. Rango de temperatura de funcionamiento: –30°C a +100°C (Consúltenos para la temperatura que supera este rango).
Datos técnicos
| ESPECIFICACIÓN | |
| Modelo | AA60 / GC-D60170 |
| Material | GCr15 |
| Diámetro interno | 60 mm |
| Diámetro externo | 170 mm |
| Espesor | 78 mm |
| capacidad de par | 3500Nm |
| Par de arrastre | 240Ncm |
| Velocidad de sobrerrevolucionado de la pista interior | 800r/min |
| Velocidad de rebasamiento de la pista exterior | 1100r/min |
| Peso | 0,7 kg |
| Estructura | Tipo de rodillo |
| Solicitud | Máquina textil, ventiladores, ventiladores, máquina de impresión. |
| Paquete | Caja de cartón, caja de madera o personalizada |
| Términos de pago | TT.LC, D/A,D/P,Western Union, Paypal |
| El tiempo de entrega | 2-4 días para la muestra, 7 días para pedidos grandes |
Dimensiones y capacidades
| Tamaño | TK1 | Velocidades de sobremarcha | Peso |
Arrastrar esfuerzo de torsión |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | F | s | (kg) | TR | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | sesenta y cinco | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
NOTAS
1) T máx = 2 ×T KN
2) Excesos de carreras internas
3) Excesos de carrera exterior
Chavetero según DIN 6885.1
