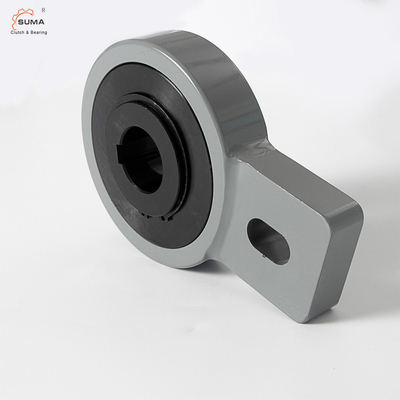

El tipo del rodillo de la manera de AV60 AV70 uno anda sin embragar el embrague del tope
Las características del tipo del rodillo andan sin embragar el embrague del tope
El tipo sistema de pesos americano es un tipo del rodillo anda sin embragar. Es autónomo, centrado por los transportes llanos para las velocidades rotatorias bajas, y sellado usando los sellos de laberinto metálicos protegidos escudo.
Para prevenir el fenómeno reverso o liso cuando el transportador de correa inclinado se parquea bajo carga, después del cálculo del esfuerzo de torsión de frenado, para andar sin embragar el tope o el dispositivo del holdback se añade dependiendo de la situación específica. El tope del rodillo, conveniente para el tambor principal, es conducido por un reductor, el poder es grande, el diámetro del tambor es grande, y el transportador de correa con el reductor sobre ZQ65 es más conveniente para la transportación ascendente, y el ángulo de inclinación es inferior o igual 18 grados. El transportador, que tiene las ventajas del tope rápido y de la pequeña distancia de inversión, es el tope preferido para los transportadores grandes y medianos de la inclinación. Ampliamente utilizado en el reductor que hace juego, la fábrica de coque y la maquinaria del transporte, los transportadores, los alzamientos, los tambores eléctricos y el otro equipo mecánico que requieren requisitos del tope.
Se entrega la unidad engrasa lubricado, listo para instalar en una posición horizontal o vertical. Utilizado sobre todo como tope, la capacidad del esfuerzo de torsión es alta para un requisito de espacio mínimo. Este diseño es conveniente para el uso en ambientes difíciles. Un perno, asegurado a una parte fija de la máquina y del paso
a través de la ranura en el brazo de esfuerzo de torsión, proporciona la parada rotatoria. Liquidación radial en este perno
debe ser igual a 1 3% de la anchura de ranura.
El brazo de esfuerzo de torsión y los transportes no deben ser pretensados. El diseño del rodillo hace el tipo ideal del sistema de pesos americano para los usos que ponen en un índice ligeros.
Las dimensiones del tipo del rodillo andan sin embragar el embrague del tope
Tipo | Tamaño | TKN1) | Sobrante de velocidad | Peso | Esfuerzo de torsión de la fricción | ||||||||||
Sistema de pesos americano | dH7 | nimax | D | D2 | L1 | L | B | F | bB11 | N | E | f | TR | ||
[milímetro] | [Nanómetro] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
Montaje de ejemplo
