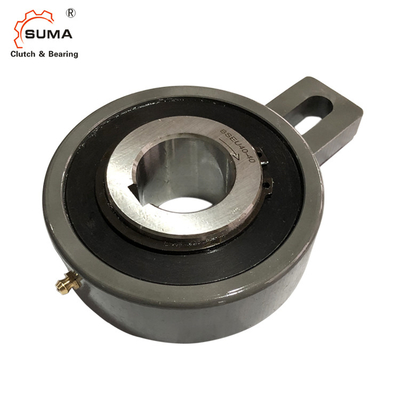

Transportes del embrague de la manera BSEU90-90 uno para el elevador de cubo
Características
El embrague de la leva de la serie de BSEU fue desarrollado como embrague europeo de la leva de Backstopping del estilo que tiene uso fácil. Tiene construcción de la leva y del rodillo que el rodillo funciona como transporte lo mismo que el embrague tamaño pequeño de la leva de la serie de las BS.
Se requiere la raza externa tiene forma especial que fue combinada el brazo de esfuerzo de torsión, parando tan solamente la rotación.
Usted puede seleccionar el modelo correcto de diverso tamaño agujereado a partir de 20 milímetros a 90 milímetros en cada 5 milímetros. Backstopping para el elevador del país o las comidas que transportan el transportador que se utiliza en la fábrica es la recomendación.
Dimensiones y capacidades
Artículo | BSEU90-90 |
Material | GCr15 |
Diámetro del diámetro interior. | 90 milímetros |
Diámetro externo. | 190 milímetros |
Anchura | 63 milímetros |
Capacidad del esfuerzo de torsión | 4700 N.m |
Sobrante de velocidad de limitación | 250 r/min |
Peso | 9.265-10.046 kilogramos |
Paquete | Caja del cartón, caja de madera o como sus requisitos |
Modelo | Tamaño de diámetro interior | Esfuerzo de torsión Capacidad (N·m) |
Máximo. Sobrante (r/min) Raza interna |
D | D2 | L1 | L | B | F | b | N | E | J | W. MINUTO | W. Max | |
Diámetro (H7) |
Chavetera | |||||||||||||||
BSEU25-20 | 20 | 6×2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0,999 | 0,948 |
BSEU25-25 | 25 | 8×3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
BSEU40-20 | 20 | 6×2.8 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | 3,781 | 3,363 |
BSEU40-25 | 25 | 8×3.3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-30 | 30 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | |||
BSEU40-35 | 35 | 10×3.3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-40 | 40 | 12× 3,3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU70-45 | 45 | 14×3.8 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | 7,607 | 6,541 |
BSEU70-50 | 50 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | |||
BSEU70-55 | 55 | 16×4.3 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18×4.4 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20×4.9 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10,046 | 9,265 | |
BSEU90-80 | 80 | 22×5.4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25×5.4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
