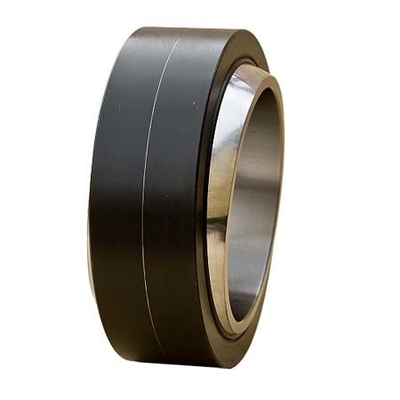

Transportes llanos esféricos GE45ET-2RS de la autolubricación de GE… ET-2RS
Características del transporte llano esférico
Los transportes esféricos son ampliamente utilizados en dirigir los cilindros hidráulicos, forjando las máquinas-herramientas, la maquinaria de la ingeniería, el equipo de la automatización, los amortiguadores de choque automotrices, la maquinaria de la conservación del agua y otras industrias. El transporte llano esférico es un transporte de desplazamiento esférico, y el tipo básico se compone de anillos internos y externos con las superficies de contacto esféricas de desplazamiento esféricas. Dependiendo de su estructura y tipo, puede llevar la carga radial, la carga axial, o cargas radiales y axiales combinadas al mismo tiempo.
La forma del transporte simple redondo es menos difícil que la del transporte rodante, que particularmente se compone de un anillo interno con un piso redondo externo y de un anillo externo con un piso redondo interno. Los transportes llanos esféricos se utilizan generalmente para el movimiento de balanceo del bajo-paso (movimiento angular del IE). Puesto que el piso de desplazamiento es redondo, podría realizar además el movimiento basculante (movimiento autoalineador del IE) dentro de una gama de la actitud positiva.
Dimensiones y capacidades
Modelo |
DIMENSIONES | Cargas radiales | Peso | |||||||
B | D | W | T | c1 | c2 | Parásitos atmosféricos | DYN | kilogramo | ||
GE15ET-2RS | GE15UK-2RS | 15 | 26 | 12 | 9 | 0,3 | 0,3 | 16 | 84 | 0,027 |
GE17ET-2RS | GE17UK-2RS | 17 | 30 | 14 | 10 | 0,3 | 0,3 | 21 | 106 | 0,041 |
GE20ET-2RS | GE20UK-2RS | 20 | 35 | 16 | 12 | 0,3 | 0,3 | 30 | 146 | 0,066 |
GE25ET-2RS | GE25UK-2RS | 25 | 42 | 20 | 16 | 0,6 | 0,6 | 48 | 240 | 0,119 |
GE30ET-2RS | GE30UK-2RS | 30 | 47 | 22 | 18 | 0,6 | 0,6 | 62 | 310 | 0,153 |
GE35ET-2RS | GE35UK-2RS | 35 | 55 | 25 | 20 | 0,6 | 1 | 79 | 399 | 0,233 |
GE40ET-2RS | GE40UK-2RS | 40 | 62 | 28 | 22 | 0,6 | 1 | 99 | 495 | 0,306 |
GE45ET-2RS | GE45UK-2RS | 45 | 68 | 32 | 25 | 0,6 | 1 | 127 | 637 | 0,427 |
GE50ET-2RS | GE50UK-2RS | 50 | 75 | 35 | 28 | 0,6 | 1 | 156 | 780 | 0,546 |
GE55ET-2RS | GE55UK-2RS | 55 | 85 | 40 | 32 | 0,6 | 1 | 200 | 1000 | 0,939 |
GE60ET-2RS | GE60UK-2RS | 60 | 90 | 44 | 36 | 1 | 1 | 245 | 1220 | 1,04 |
GE70ET-2RS | GE70UK-2RS | 70 | 105 | 49 | 40 | 1 | 1 | 313 | 1560 | 1,55 |
GE80ET-2RS | GE80UK-2RS | 80 | 120 | 55 | 45 | 1 | 1 | 400 | 2000 | 2,31 |
GE90ET-2RS | GE90UK-2RS | 90 | 130 | 60 | 50 | 1 | 1 | 488 | 2440 | 2,75 |
GE100ET-2RS | GE100UK-2RS | 100 | 150 | 70 | 55 | 1 | 1 | 607 | 3030 | 4,45 |
GE110ET-2RS | GE110UK-2RS | 110 | 160 | 70 | 55 | 1 | 1 | 654 | 3270 | 4,82 |
GE120ET-2RS | GE120UK-2RS | 120 | 180 | 85 | 70 | 1 | 1 | 950 | 4750 | 8,05 |
GE140ET-2RS | GE140UK-2RS | 140 | 210 | 90 | 70 | 1 | 1 | 1070 | 5350 | 11,02 |
GE160ET-2RS | GE160UK-2RS | 160 | 230 | 105 | 80 | 1 | 1 | 1360 | 6800 | 14,01 |
GE180ET-2RS | GE180UK-2RS | 180 | 260 | 105 | 80 | 1,1 | 1,1 | 1530 | 7650 | 18,65 |
GE200ET-2RS | GE200UK-2RS | 200 | 290 | 130 | 100 | 1,1 | 1,1 | 2120 | 10600 | 28,03 |
GE220ET-2RS | GE220UK-2RS | 220 | 320 | 135 | 100 | 1,1 | 1,1 | 2320 | 11600 | 35,51 |
GE240ET-2RS | GE240UK-2RS | 240 | 340 | 140 | 100 | 1,1 | 1,1 | 2550 | 12700 | 39,91 |
GE260ET-2RS | GE260UK-2RS | 260 | 370 | 150 | 110 | 1,1 | 1,1 | 3030 | 15190 | 51,54 |
GE280ET-2RS | GE280UK-2RS | 280 | 400 | 155 | 120 | 1,1 | 1,1 | 3570 | 17850 | 65,06 |
GE300ET-2RS | GE300UK-2RS | 300 | 430 | 165 | 120 | 1,1 | 1,1 | 3800 | 19100 | 78 |
