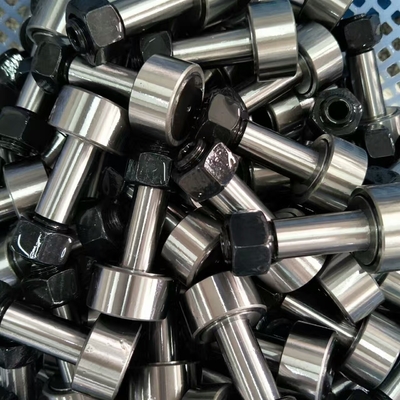

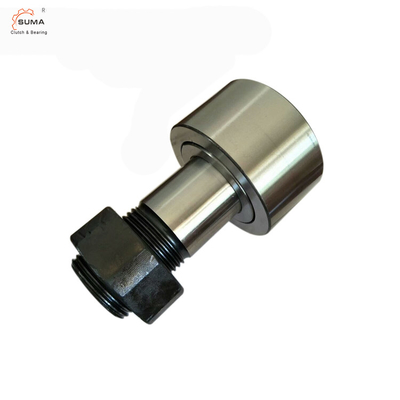

Complemento completo de la serie S de MCF MCF… de seguidor de leva del rodillo de la aguja
Características del seguidor de leva del rodillo de la aguja
SERIE | CARACTERÍSTICAS DE LA CONSTRUCCIÓN |
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE MCFD-X |
Complemento completo de rodillos de la aguja Con el cuello excéntrico Con el diámetro exterior cilíndrico Con el agujero hexagonal Con los sellos Rodillos enjaulados de la aguja Con el cuello excéntrico Con el diámetro exterior cilíndrico Con el agujero hexagonal Con los sellos Rodillos cilíndricos del complemento completo Con el cuello excéntrico Con el diámetro exterior cilíndrico
|
Uso del seguidor de leva del rodillo de la aguja
ABIERTO BRG. NO. (1) |
BRG SELLADO. NO. (1) |
RODILLO DIA. RD NOM. (2) |
RODILLO ANCHURA W +0,00 -0,12 |
DIÁMETRO DEL PERNO PRISIONERO. SD NOM. (3) |
PERNO PRISIONERO L'GTH. SL NOM. |
GUARDAPOLVO LONGITUD L NOM. |
PLACA DE EXTREMO EXTENSIÓN E NOM. |
HILO |
HILO LONGITUD TL MÍNIMO. |
AGUJERO DE ACEITE |
|
(HC) NOM. | (HD) NOM. | ||||||||||
milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | |||
MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0.8 | 7,5 | - | - |
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S | 16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S | 19 | 11 | 8 | 20 | 32 | 0,6 | M8x1.25 | 11 | - | - |
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S | 22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S | 22 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S | 26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S | 26 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S | 30 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S | 32 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S | 35 | 18 | 16 | 32,5 | 52 | 0,8 | M16x1.5 | 18 | 8 | 3 |
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S | 40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 19 | 8 | 3 |
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S | 40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 20 | 10 | 3 |
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S | 47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S | 47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S | 52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S | 52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S | 62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S | 62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S | 72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S | 72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S | 80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S | 85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S | 90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
