Un transporte del embrague de la manera
>
|
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | UHF20 UHF25 |

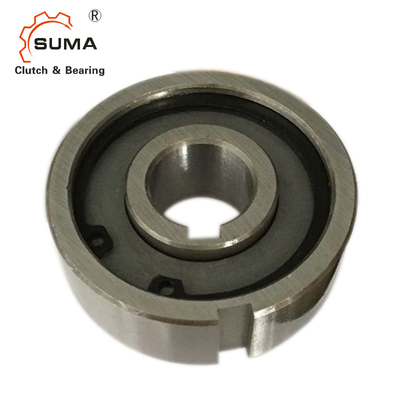

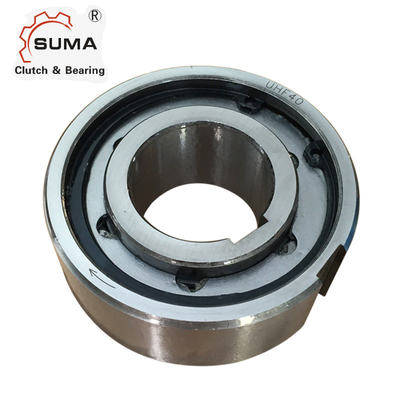

Embrague de la leva de los transportes de la manera de la serie UHF20 UHF25 uno de la frecuencia ultraelevada
Características
La serie de la frecuencia ultraelevada es tipo de la horquilla de retención anda sin embragar el no-transporte apoyado. El llevar es axil del supporte y carga de la parte radial. La lubricación y el lacre se deben también proporcionar por la instalación.
La raza interna se cierra al eje. La raza externa tiene tolerancia positiva n6, para dar a un fitin de la prensa una vivienda H7.
Dimensiones y capacidades
| Tipo | Dimensión | Chavetera (externa anillo) |
Chavetera (anillo interno) | Nominal esfuerzo de torsión Nanómetro |
Peso kilogramo |
||
| d | D | B | B×t | B1×t1 | |||
| UHF12 | 12 | 37 | 20 | 6×2.5 | 4×1.7 | 42 | 0,115 |
| UHF14 | 14 | 42 | 19 | 5×1.6 | 5×2.3 | 46 | 0,139 |
| UHF16 | 16 | 42 | 19 | 5×1.6 | 5×1.7 | 47 | 0,132 |
| UHF17 | 17 | 47 | 19 | 6×2 | 5×2.3 | 75 | 0,167 |
| UHF18 | 18 | 60 | 20 | 6×2.5 | 6×2.5 | 105 | 0,287 |
| UHF20 | 20 | 60 | 20 | 6×2.5 | 6×2.7 | 105 | 0,277 |
| UHF25 | 25 | 62 | 24 | 8×2.5 | 8×2 | 142 | 0,285 |
| UHF30 | 30 | 72 | 27 | 10×2.6 | 8×2 | 227 | 0,513 |
| UHF35 | 35 | 80 | 31 | 12×4 | 10×2.5 | 230 | 0,718 |
| UHF40 | 40 | 80 | 39 | 12×2.8 | 10×2.5 | 429 | 0,823 |
| UHF45 | 45 | 105 | 36 | 14×3 | 10×3 | 572 | 1,6 |
| UHF50 | 50 | 130 | 36 | 14×5 | 14×3.8 | 690 | 2,49 |
| UHF60 | 60 | 130 | 46 | 14×5 | 14×3.5 | 1030 | 2,88 |
| UHF70 | 70 | 150 | 46 | 14×5 | 14×3.5 | 1470 | 4,6 |
| UHF90 | 90 | 180 | 90 | -- | 25×5.4 | 3281 | 11,11 |
NOTAS
ASNU8-12, chavetera ASNU200 al estruendo 6885. 1,
otros tamaños al estruendo 6885,3
1) × máximo 2 T de T = KN
2) sobrantes de la raza interna
3) sobrantes externos de la raza
Montaje de ejemplo
