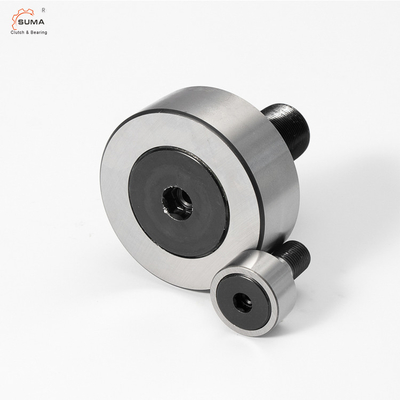

Seguidor externo cilíndrico CF24 CF24UU de Ring Slot Type Flat Cam de la serie de los CF
Características del seguidor de leva plano
CF modelo, anillo externo cilíndrico, tipo plano de la ranura principal
Modelo CF-R, anillo externo esférico, tipo plano de la ranura principal
Dimensiones y capacidades del seguidor de leva plano
Perno prisionero Diámetro
d |
Modelo No. |
Dimensiones principales milímetro | ||||||||||||
Diámetro externo
D |
Anchura externa del anillo
C |
Roscado
G |
G1 |
B |
Largura total B1 |
B2 |
B3 |
C1 |
d1 |
d2 |
rsmin |
Altura del hombro f (mínima) |
||
5 | CF 5 | 13 | 9 | M5×0.8 | 7,5 | 10 | 23 | 13 | — | 0,5 | 3,1* | — | 0,3 | 9,7 |
6 | CF 6 | 16 | 11 | M6×1 | 8 | 12 | 28 | 16 | — | 0,6 | 4* | — | 0,3 | 11 |
8 | CF 8 | 19 | 11 | M8×1.25 | 10 | 12 | 32 | 20 | — | 0,6 | 4* | — | 0,3 | 13 |
10 | CF 10 | 22 | 12 | M10×1.25 | 12 | 13 | 36 | 23 | — | 0,6 | 4* | — | 0,3 | 15 |
10 | CF 10-1 | 26 | 12 | M10×1.25 | 12 | 13 | 36 | 23 | — | 0,6 | 4* | — | 0,3 | 15 |
12 | CF 12 | 30 | 14 | M12×1.5 | 13 | 15 | 40 | 25 | 6 | 0,6 | 6 | 3 | 0,6 | 20 |
12 | CF 12-1 | 32 | 14 | M12×1.5 | 13 | 15 | 40 | 25 | 6 | 0,6 | 6 | 3 | 0,6 | 20 |
16 | CF 16 | 35 | 18 | M16×1.5 | 17 | 19,5 | 52 | 32,5 | 8 | 0,8 | 6 | 3 | 0,6 | 24 |
18 | CF 18 | 40 | 20 | M18×1.5 | 19 | 21,5 | 58 | 36,5 | 8 | 0,8 | 6 | 3 | 1 | 26 |
20 | CF 20 | 52 | 24 | M20×1.5 | 21 | 25,5 | 66 | 40,5 | 9 | 0,8 | 8 | 4 | 1 | 36 |
20 | CF 20-1 | 47 | 24 | M20×1.5 | 21 | 25,5 | 66 | 40,5 | 9 | 0,8 | 8 | 4 | 1 | 36 |
24 | CF 24 | 62 | 29 | M24×1.5 | 25 | 30,5 | 80 | 49,5 | 11 | 0,8 | 8 | 4 | 1 | 40 |
24 | CF 24-1 | 72 | 29 | M24×1.5 | 25 | 30,5 | 80 | 49,5 | 11 | 0,8 | 8 | 4 | 1 | 40 |
30 | CF 30 | 80 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
30 | CF 30-1 | 85 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
30 | CF 30-2 | 90 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
Grado de la carga básica |
Carga máxima permitida F0 kN |
Capacidad de carga de la pista | Límite de velocidad rotatorio * | Masa | |||||||
Modelo No. |
Con la jaula | Rodillos llenos |
Anillo externo cilíndrico
kN |
Anillo externo esférico
kN |
Con la jaula
min-1 |
Rodillos llenos
min-1 |
Con la jaula g |
Rodillos llenos g |
|||
C kN |
C0 kN |
C kN |
C0 kN |
||||||||
CF 5 | 3,14 | 2,77 | — | — | 1,42 | 2,25 | 0,53 | 29000 | — | 10,5 | — |
CF 6 | 3,59 | 3,58 | 6,94 | 8,5 | 2,11 | 3,43 | 1,08 | 25000 | 11000 | 18,5 | 19 |
CF 8 | 4,17 | 4,65 | 8,13 | 11,2 | 4,73 | 4,02 | 1,37 | 20000 | 8700 | 28,5 | 29 |
CF 10 | 5,33 | 6,78 | 9,42 | 14,3 | 5,81 | 4,7 | 1,67 | 17000 | 7200 | 45 | 46 |
CF 10-1 | 5,33 | 6,78 | 9,42 | 14,3 | 5,81 | 5,49 | 2,06 | 17000 | 7200 | 60 | 61 |
CF 12 | 7,87 | 9,79 | 13,4 | 19,8 | 9,37 | 7,06 | 2,45 | 14000 | 5800 | 95 | 97 |
CF 12-1 | 7,87 | 9,79 | 13,4 | 19,8 | 9,37 | 7,45 | 2,74 | 14000 | 5800 | 105 | 107 |
CF 16 | 12 | 18,3 | 20,6 | 37,6 | 17,3 | 11,2 | 3,14 | 10000 | 4500 | 170 | 173 |
CF 18 | 14,7 | 25,2 | 25,2 | 51,3 | 26,1 | 14,4 | 3,72 | 8500 | 3800 | 250 | 255 |
CF 20 | 20,7 | 34,8 | 33,2 | 64,8 | 32,1 | 23,2 | 8,23 | 7000 | 3400 | 460 | 465 |
CF 20-1 | 20,7 | 34,8 | 33,2 | 64,8 | 32,1 | 21 | 7,15 | 7000 | 3400 | 385 | 390 |
CF 24 | 30,6 | 53,2 | 46,7 | 92,9 | 49,5 | 34,2 | 10,5 | 6500 | 2900 | 815 | 820 |
CF 24-1 | 30,6 | 53,2 | 46,7 | 92,9 | 49,5 | 39,8 | 12,9 | 6500 | 2900 | 1140 | 1140 |
CF 30 | 45,4 | 87,6 | 67,6 | 145 | 73,7 | 52,6 | 14,9 | 5000 | 2300 | 1870 | 1870 |
CF 30-1 | 45,4 | 87,6 | 67,6 | 145 | 73,7 | 56 | 16,1 | 5000 | 2300 | 2030 | 2030 |
CF 30-2 | 45,4 | 87,6 | 67,6 | 145 | 73,7 | 59,3 | 17,3 | 5000 | 2300 | 2220 | 2220 |
