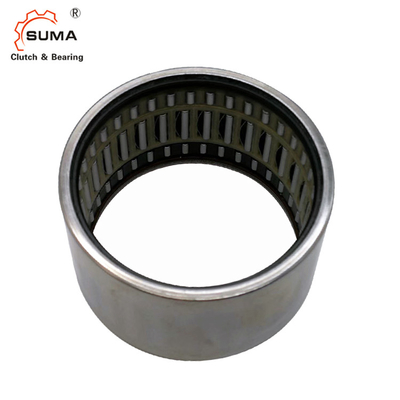

Taza exhausta de HFL3530 35*42*30m m que lleva un embrague de la aguja de la manera
Datos técnicos
Rodamiento de rodillos exhausto de aguja de la taza - embrague del rodillo con el conjunto de cojinetes,
Puede transmitir el esfuerzo de torsión en solamente una dirección, con alta exactitud de la cerradura.
Elementos rodantes del uso del embrague de la aguja de la manera del florín uno para mantener una separación entre las piezas móviles para reducir la fricción rotatoria y cargas radiales de la ayuda.
A pesar de tener un pequeño corte transversal, el transporte todavía tiene una alta capacidad portadora, los rodamientos de rodillos de aguja se equipan de los rodillos finos y largos (el diámetro D≤5mm, L/D≥2.5, L del rodillo es la longitud del rodillo), así que la estructura radial es compacta, y su capacidad interna del diámetro y de carga es lo mismo que las de otros tipos de transportes, y el diámetro externo es el más pequeño.
Alcantarilla Ring Shape | Un embrague de la manera | Dirección de la carga | Parte radial |
---|---|---|---|
Identificación. (Ø) | 35 | O.D. (Ø) | 42 |
Anchura (milímetros) | 30 | Precisión (JIS) | Grado 0 |
Especificaciones | Estándar | Esfuerzo de torsión permisible (nanómetro) | 121 |
Velocidad permitida en caso de que se gire el eje | 3900 | Velocidad rotatoria permisible cuando Ring Rotates externo | 3900 |
Dimensiones y capacidades
Eje Diámetro. |
Designación del embrague | Masa |
Borndary Dimensiones |
Esfuerzo de torsión | Velocidad de limitación |
Carga básica Grados |
|||||
Fw | D | C | Eje | Anillo externo | C | Co | |||||
Min-1 | Min-1 |
KN | |||||||||
milímetro | Primaveras plásticas | Primaveras de acero | g | milímetro | Nanómetro | RPM | |||||
3 | HFL0308KF | -- | 3 | 3 | 3,6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3,5 | 4 | 8 | 8 | 1,5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4,05 | 4,15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5,3 | 14000 | 11000 | 4,3 | 4,65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12,2 | 11000 | 8000 | 6,3 | 6,5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17,3 | 9500 | 8000 | 7,1 | 7,7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7,7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24,1 | 7500 | 7500 | 8,3 | 10,3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8,9 | 11,5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14,1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19,3 |

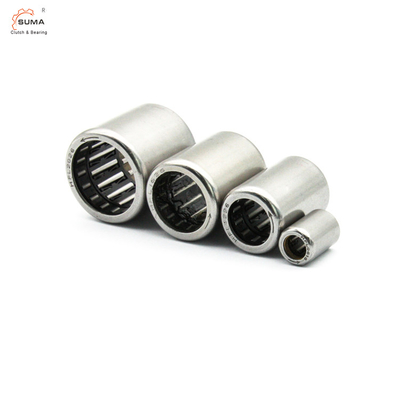

Imágenes
