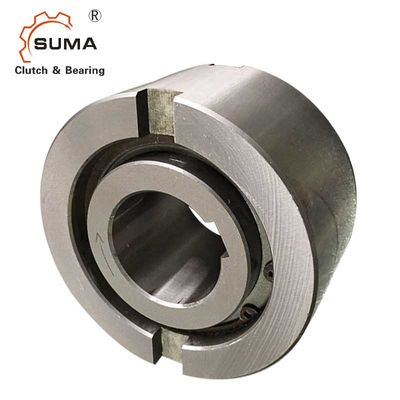

AE12 12*37*20M M un tipo del rodillo de la manera andan sin embragar el transporte del embrague
Características
El tipo AE es un tipo del rodillo anda sin embragar el no-transporte apoyado. Los transportes se requieren para apoyar cargas axiales y radiales. La lubricación y el lacre se deben también proporcionar por la instalación. El diámetro exterior nominal es una dimensión estándar del rodamiento de bolitas.
Un arreglo típico es instalar este tipo al lado de un transporte con la misma tolerancia de vivienda del diámetro.
La raza interna se cierra al eje. La raza externa tiene una tolerancia h6 y debe ser cabida en una vivienda con una tolerancia K7. Las muescas laterales adicionales prevén la transmisión positiva del esfuerzo de torsión.
Si la tolerancia de vivienda está a R6, el uso de las muescas no es necesario, pero la vivienda debe ser bastante fuerte no ampliarse después de asamblea. Este diseño puede aceptar un desalineamiento axial de la raza interna y externa del ± S/2.
Datos técnicos
Artículo | AE12 |
Material | GCr15 |
Diámetro del diámetro interior. | 12 milímetros |
Diámetro externo. | 37 milímetros |
Anchura (b) | 20 milímetros |
Capacidad del esfuerzo de torsión | 17 N.m |
Sobrando la velocidad de limitación (raza interna) | 3100 r/min |
Sobrando la velocidad de limitación (raza externa) | 6000 r/min |
Peso | 0,11 kilogramos |
Paquete | Caja del cartón o como sus requisitos |
Dimensiones y capacidades
Tipo | Tamaño | Sobrante de velocidades | Peso | Esfuerzo de torsión de la fricción | |||||||||||
AE
|
ADO7 (milímetro) |
¿TKN? 1 (Nanómetro) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
ADO6 (milímetro) |
D5 (milímetro) |
D6 (milímetro) |
L (milímetro) |
s (milímetro) |
f (milímetro) |
e (milímetro) |
b (milímetro) |
t (milímetro) |
(kilogramo) |
TR
(Ncm) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3,5 | 0,30 | 3,5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1,2 | 8 | 3,5 | 0,55 | 8,4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2,00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3,30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4,20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5,20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 |
Montaje y acoplamiento
