Transporte del embrague del rodillo
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | FND470Z |

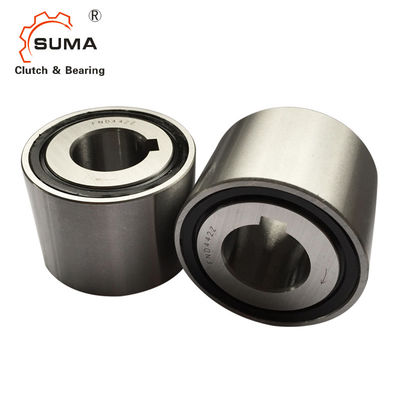

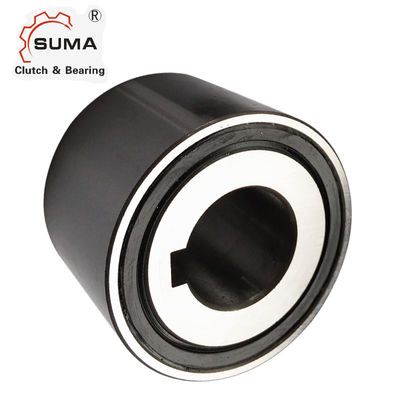

El embrague unidireccional 509Nm de FND470Z 40*75*34M M anda sin embragar el embrague del tope
Características
Anchura 34 milímetros
Temperatura de funcionamiento 100°C máximo
Lubricación operativa del aceite del curso de la vida de la lubricación
Tolerancias de la instalación
Eje js6 (k5); eje H6
Piezas de acoplamiento
El endurecimiento y el pulido de las piezas de acoplamiento no es necesarios.
Limpie a fondo (engrasar libremente) las piezas de acoplamiento cerca de andan sin embragar el embrague así como ande sin embragar los anillos del embrague antes de hacer el ajuste de prensa.
Transporte
Ande sin embragar el embrague incluye los rodamientos de la bola y de rodillos. El soporte de rodadura externo adicional no es necesario.
Presión del ajuste de prensa
La presión del ajuste de prensa no se debe aplicar a las bolas.
Fijación de la dirección con abrazadera
La flecha en el anillo interno señala la fijación con abrazadera del anillo interno
dirección.
Datos técnicos
| Artículo | FND470Z |
| Material | GCr15 |
| Diámetro del diámetro interior. | 40 milímetros |
| Diámetro externo. | 75 milímetros |
| Anchura (b) | 34 milímetros |
| Capacidad del esfuerzo de torsión | 509 N.m |
| Sobrando la velocidad de limitación (raza interna) | 1000 r/min |
| Peso | 0,69 kilogramos |
| Paquete | Caja del cartón o como sus requisitos |
Dimensiones y capacidades
| Designación | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Peso | b | t | Artículo no. |
| [milímetro] | [milímetro] | [milímetro] | [Nanómetro] | [RPM] | [N] | [N] | [kilogramo] | [milímetro] | [milímetro] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1.700 | 8.962 | 8.661 | 0,24 | 5 | 2,3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1.700 | 8.962 | 8.661 | 0,24 | 5 | 2,3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,28 | 6 | 2,8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,28 | 6 | 2,8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,46 | 8 | 3,3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,46 | 8 | 3,3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1.100 | 12.691 | 16.320 | 0,55 | 8 | 3,3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1.100 | 12.691 | 16.320 | 0,55 | 8 | 3,3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1.100 | 13.070 | 17.063 | 0,6 | 10 | 3,3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,6 | 10 | 3,3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1.000 | 14.050 | 19.840 | 0,69 | 12 | 3,3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1.000 | 14.050 | 19.840 | 0,69 | 12 | 3,3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1.000 | 14.128 | 19.896 | 0,73 | 14 | 3,8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1.000 | 14.128 | 19.896 | 0,73 | 14 | 3,8 | 306533 |
