Transporte del embrague del rodillo
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | AA12 AA15 |

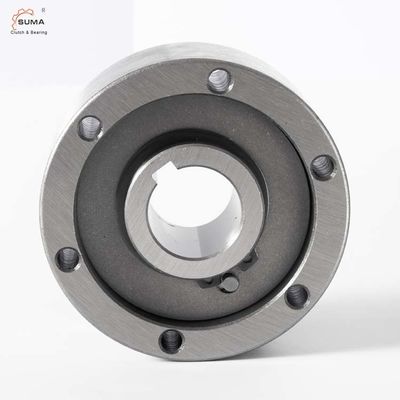

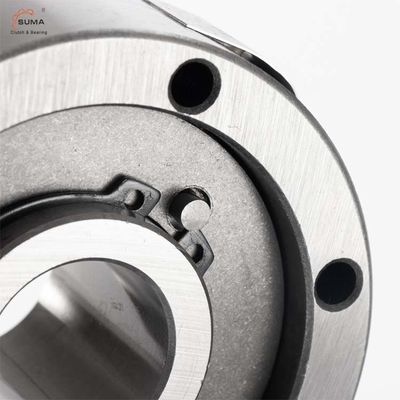

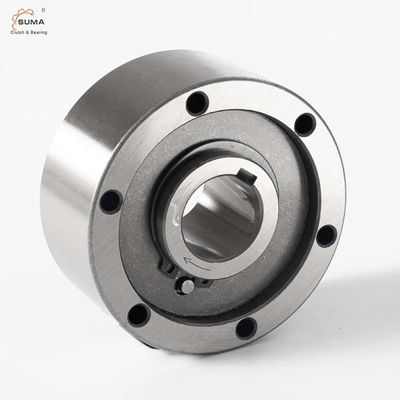

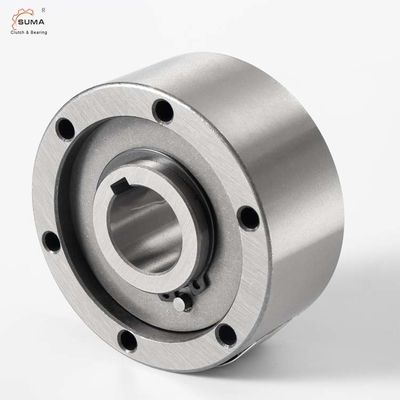

El No-transporte de AA12 AA15 apoyó una manera que el tipo del rodillo anda sin embragar
Datos técnicos
| ESPECIFICACIÓN | |
| Modelo | AA12/AA15 |
| Material | GCr15 |
| Diámetro interno | 12 milímetros/15m m |
| Diámetro externo | 47 milímetros/55m m |
| Grueso | 20m m/30m m |
| Capacidad del esfuerzo de torsión | 17Nm/55Nm |
| Esfuerzo de torsión de la fricción | 0,7 Ncm/3.5Ncm |
| Velocidad de sobrante de la raza interna | 3100r/min |
| Velocidad de sobrante de la raza externa | 6000r/min |
| Peso | 0,21 kilogramos/0.44kg |
| Estructura | Tipo del rodillo |
| Uso | Máquina de materia textil, fans, ventiladores, impresora |
| Paquete | Caja del cartón, caja de madera o modificado para requisitos particulares |
| Condiciones de pago | TT. L/C, D/A, D/P, Western Union, Paypal |
| Plazo de expedición | 2-4 días para la muestra, 7 días para la orden grande |
Características
El tipo AA es un tipo del rodillo anda sin embragar el no-transporte apoyado. Los transportes se requieren para apoyar cargas axiales y radiales.
Este diseño puede aceptar un desalineamiento axial de la raza interna y externa del ± S/2.
La lubricación y el lacre se deben también proporcionar por la instalación.
La lubricación estándar es aceite.
La raza interna se cierra al eje. El ajuste para centrarse de la raza externa debe estar a la tolerancia H7.
La conexión de la raza externa está vía los pernos directos para calificar 10,9 o mejor.
Dimensiones y capacidades
| Tamaño | TK1 | Sobrante de velocidades | Peso |
Fricción esfuerzo de torsión |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kilogramo) | TR | |
| (milímetro) | (Nanómetro) | (min-1) | (min-1) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
NOTAS
1) T = 2 máximos x T KN
2) sobrantes de la raza interna
3) sobrantes externos de la raza
Chavetera al estruendo 6885,1
