Transporte del embrague del rodillo
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | AA40 |

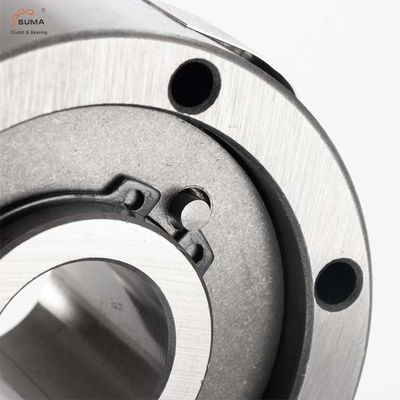

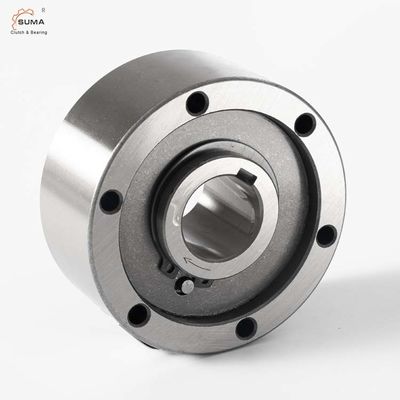

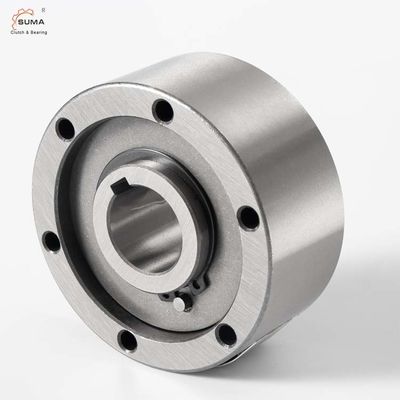

AA40 40*125*56M M que ponen en un índice andan sin embragar los transportes de un de la manera embrague del rodillo
Características
El tipo AA es un tipo del rodillo anda sin embragar el no-transporte apoyado. Los transportes se requieren para apoyar cargas axiales y radiales.
La lubricación y el lacre se deben también proporcionar por la instalación.
La lubricación estándar es aceite.
La raza interna se cierra al eje. El ajuste para centrarse de la raza externa debe estar a la tolerancia H7.
La conexión de la raza externa está vía los pernos directos para calificar 10,9 o mejor.
Este diseño puede aceptar un desalineamiento axial de la raza interna y externa del ± S/2.
Datos técnicos
| ESPECIFICACIÓN | |
| Modelo | AA40 |
| Material | GCr15 |
| Diámetro interno | 40m m |
| Diámetro externo | 125m m |
| Grueso | 56m m |
| Capacidad del esfuerzo de torsión | 1030Nm |
| Esfuerzo de torsión de la fricción | 72Ncm |
| Velocidad de sobrante de la raza interna | 1200r/min |
| Velocidad de sobrante de la raza externa | 170r/min |
| Peso | 0.7kg |
| Estructura | Tipo del rodillo |
| Uso | Máquina de materia textil, fans, ventiladores, impresora |
| Paquete | Caja del cartón, caja de madera o modificado para requisitos particulares |
| Condiciones de pago | TT. L/C, D/A, D/P, Western Union, Paypal |
| Plazo de expedición | 2-4 días para la muestra, 7 días para la orden grande |
Dimensiones y capacidades
| Tamaño | TK1 | Sobrante de velocidades | Peso |
Fricción esfuerzo de torsión |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kilogramo) | TR | |
| (milímetro) | (Nanómetro) | (min-1) | (min-1) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
NOTAS
1) × máximo 2 T de T = KN
2) sobrantes de la raza interna
3) sobrantes externos de la raza
Chavetera al estruendo 6885,1
Montaje y acoplamiento
Imágenes
FAQ
Q: ¿Cómo usted embala las mercancías?
Q: ¿Puedo conseguir las muestras de usted?
: A le animan altamente que pida las muestras para el control de la calidad.
Q: ¿Puede usted prometer entregar las mercancías a tiempo?
Éntrenos en contacto con en cualquier momento
