Transporte del tope
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | FSO750 HPI750 |

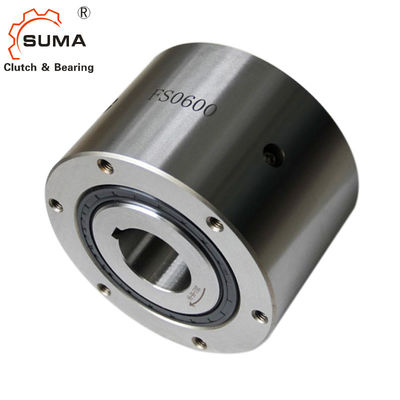

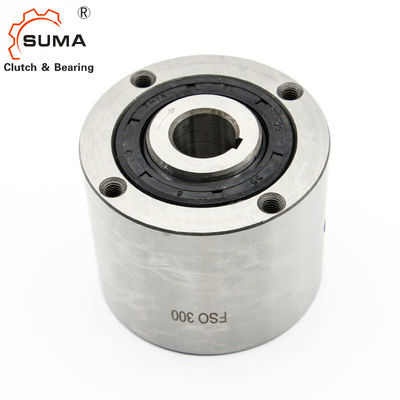

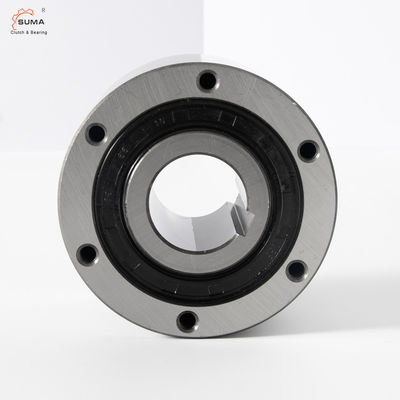

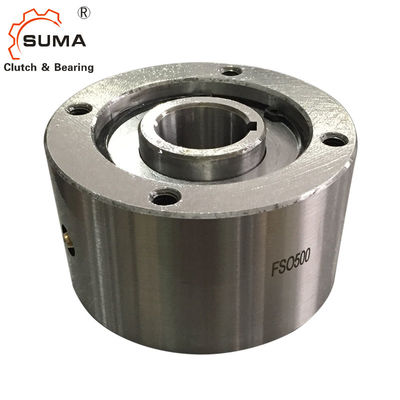

Transportes de la horquilla de retención del embrague de la leva del embrague del tope de la manera de FSO750 HPI750 uno
Características
Los tipos FSO, FSO-GR, y HPI 750 a 1027 son tipo de la horquilla de retención andan sin embragar autónomo, sellado y el llevar apoyado, usando dos rodamientos.
Lubricación
Los tipos FSO y HPI son lubrificados por aceite y utilizan los sellos estándar del labio del eje.
El tipo FSO-GR es engrasa lubricado y se puede equipar de los sellos de laberinto libres del contacto.
El tipo HPI se diseña especialmente para los usos que ponen en un índice de alta velocidad.
Dimensiones y capacidades
| Tamaño |
Esfuerzo de torsión [Nanómetro] |
Sobrante de velocidades [min-1] |
DIMENSIÓN [milímetros] | Lubricante | Peso | esfuerzo de torsión | |||||||||||||||||
| FSO | FS | ADO7 - bxh | d4) | B5) | C | D | E | F | G | z | J | K | L | P | f | FSO | HPI | FS | TR | ||||
| TKN1) | nmax 2) | nmax 3) | minuto-máximo | -0,05 | [kilogramo] | [Ncm] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152,4 | 222,25 | 149,2 | 31,7 | 1,6 | 107,74 | 177,8 | 8* | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 384 | 207 | 38 | 5,08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152,4 | 254 | 149,2 | 31,7 | 1,6 | 139,7 | 227 | 8 | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 444 | 251 | 46 | 7,12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161,9 | 304,8 | 158,7 | 34,9 | 1,6 | 161,92 | 247,65 | 10 | M16 | 32 | 1/2-20 | 54 | 1,6 | 532 | 473 | 340 | 71 | 8,47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125-177 | 168,3 | 381 | 165,1 | 34,9 | 3,2 | 228,6 | 298,45 | 12 | M16 | 32 | 1/2-20 | 54 | 3,2 | 651 | 946 | 473 | 113 | 13,56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
NOTAS
1) Tiempos máximos de T = 2;
2) raza interna/raza externa
3) raza interna/sello de laberinto externo de la raza
4) la pulgada agujerea disponible a petición
5) solamente para el diámetro interior de gran tamaño
Talla 600 > 50 milímetros
Talla 700 > 75 milímetros
*) 6 agujeros equidistantes en 60; más 2 adicional-agujeros en 180; Refiera al montaje y a las instrucciones del mantenimiento
Montaje y acoplamiento
