Lugar de origen | China |
Nombre de la marca | SUMA |
Certificación | ISO SGS |
Número de modelo | FE428Z |

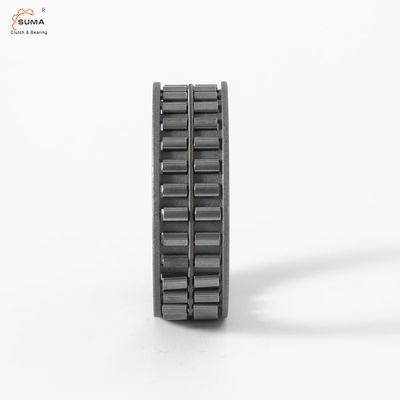

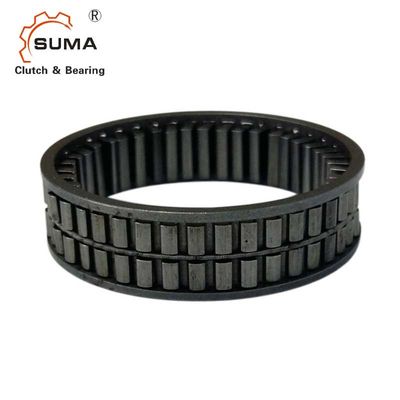

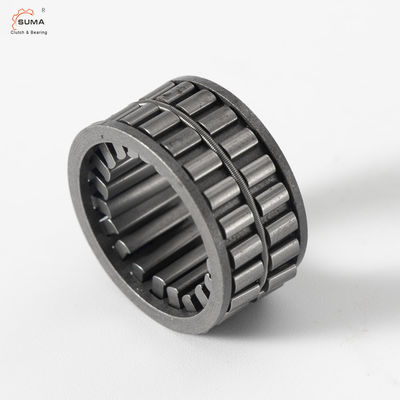

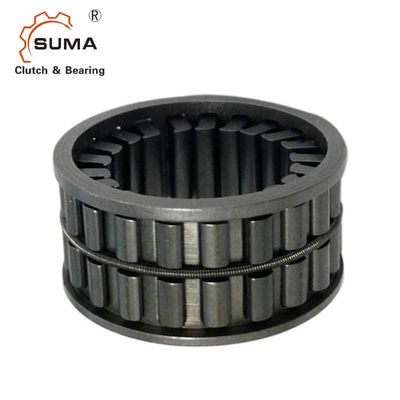

Transportes del embrague de la manera de FE428Z SpragType uno 20*28*11M M
Características
El tipo de la horquilla de retención anda sin embragar los embragues con una jaula plástica en su diseño estándar está también disponible como diseño especial con una jaula de acero a petición.
Temperatura de funcionamiento:
El grado indicado de la temperatura está para moldeo por inyección una jaula. El grado de la temperatura máxima es 170°C para una jaula de acero.
Jaula de acero: máximo 170 grados
Jaula plástica: máximo 140 grados
La jaula del elemento del parte movible no entra en contacto con las razas internas o externas;
Datos técnicos
Modelo | FE428Z |
Esfuerzo de torsión (nanómetro) | 93 |
Sobrando la velocidad (RPM) | 7500 |
Tamaño de la raza interna (milímetros) | 20 |
Tamaño externo de la raza (milímetros) | 28 |
Grueso (milímetros) | 11 |
Peso (kilogramos) | 0,013 |
Dimensiones y capacidades
Leyenda de dibujo:
d = diámetro interno D = diámetro externo W = anchura T = esfuerzo de torsión velocidad de n = de rotación
Designación |
d [milímetro] |
D [milímetro] |
W [milímetro] |
Tnom [Nanómetro] |
nmax [RPM] |
Peso [kilogramo] |
Artículo no. |
FE 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
FE 416 Z | 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
FE 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
FE 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
FE 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
FE 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
FE 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
FE 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
FE 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
FE 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
FE 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
FE 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
FE 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
FE 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
FE 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
FE 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
FE 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
FE 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
FE 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
FE 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
FE 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
FE 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
FE 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
FE 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
Imágenes
