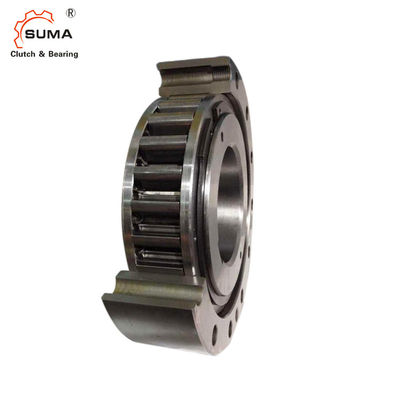

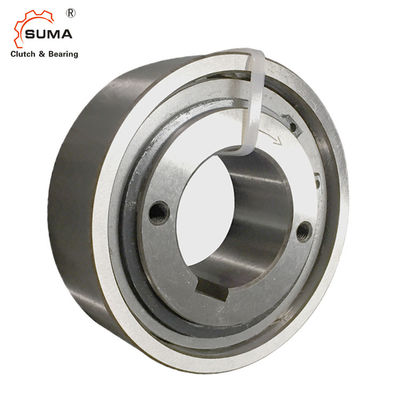

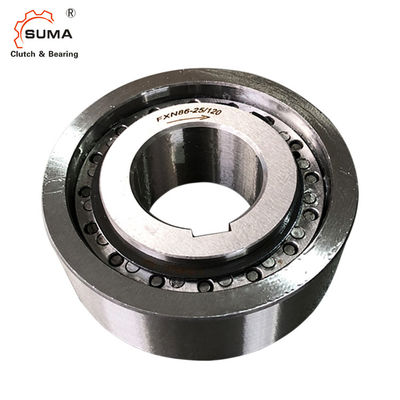

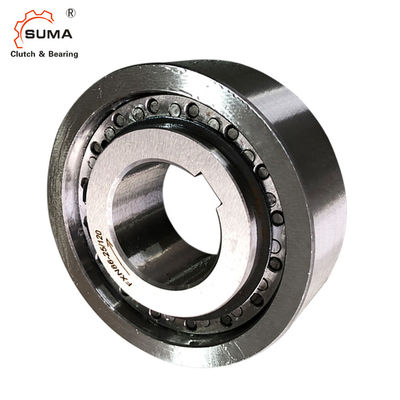

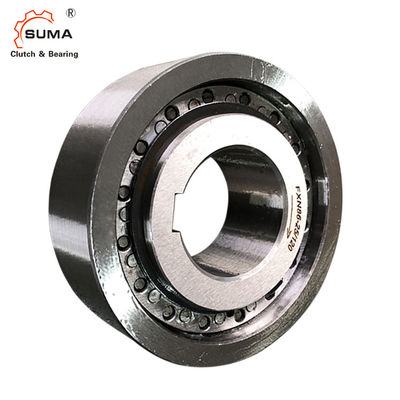

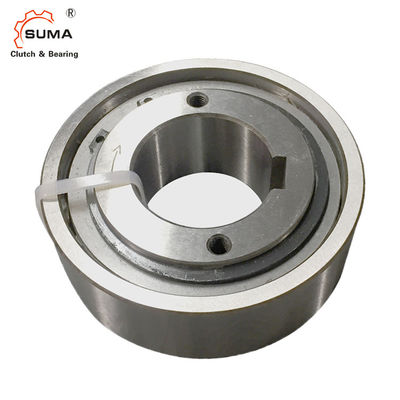

FXN76-25/115 5000RPM Spped de sobrante un transporte de la bomba del embrague del tope de la manera
Característica de los transportes de la bomba del tope de FXN
Anda sin embragar FXN se utilizan como:
Topes
Sobrante de los embragues
Interno anda sin embragar FXN están sin soporte de rodadura. La alineación concéntrica del anillo interno y externo se debe proporcionar por el cliente.
El permitidos corren hacia fuera (T.I.R.) deben ser observados. El esfuerzo de torsión es transmitido en el anillo externo por ajuste de prensa.
Para transmitir el speci- de los esfuerzos de torsión fied en la tabla, el anillo externo se debe acomodar en una vivienda con un diámetro externo K. La vivienda se hace del arrabio de acero o gris en la calidad mínima GG-20. Al usar otros materiales de vivienda o diámetros externos más pequeños, le impulsamos entrarnos en contacto con con respecto al esfuerzo de torsión transmisible.
La tolerancia del diámetro interior de vivienda se especifica en la tabla bajo dimensión D.
La tolerancia del eje debe ser ISO h6 o j6.
Dimensión y capacidad del embrague del tope de FXN que lleva para la BOMBA
Ande sin embragar el tamaño |
Esfuerzo de torsión Nanómetro |
Sobrante interno del anillo | Estándar agujereado de d | máximo. |
B milímetro |
D milímetro |
F milímetro |
J milímetro |
K milímetro mínimo |
L milímetro |
Peso kilogramo |
|||||
milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | ||||||||||
FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 |
El esfuerzo de torsión transmisible máximo es 2 veces el esfuerzo de torsión nominal especificado.
Notas:
1. × máximo 2 T de T = KN
2. Sobrantes de la raza interna
3. Sobrantes externos de la raza
Chavetera al estruendo 6885,1
Chavetera según el estruendo 6885, página 1 • Tolerancia de la anchura JS10 de la chavetera.
* chavetera según el estruendo 6885, página 3 • Tolerancia de la anchura JS10 de la chavetera.
Montaje de ejemplo
Lubricación
A las velocidades superior a la velocidad del despegue de la horquilla de retención, no se requiere ninguna lubricación especial; ande sin embragar las funciones sin necesidad de mantenimiento. Al actuar debajo de la velocidad del despegue de la horquilla de retención, una lubricación del aceite de calidad especificada debe ser proporcionada.
