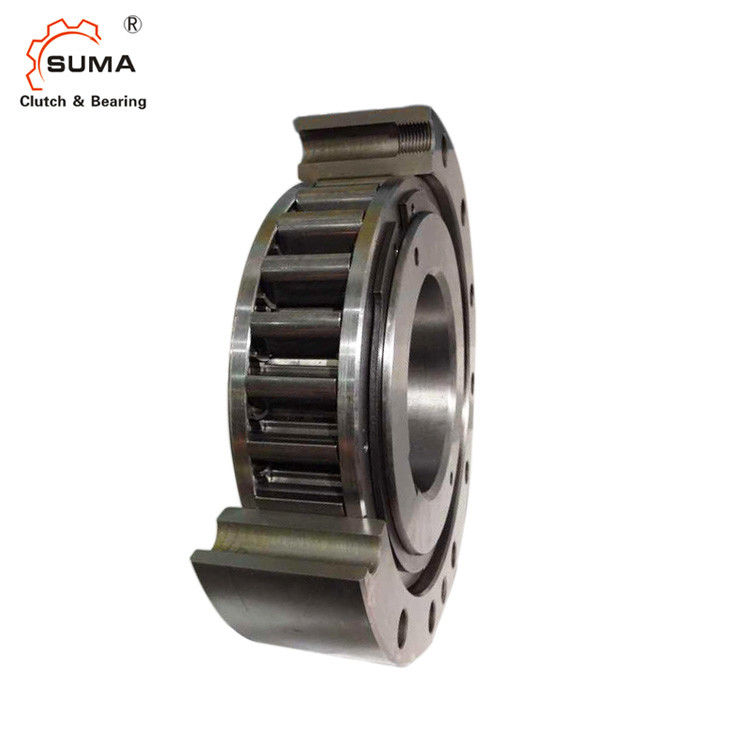

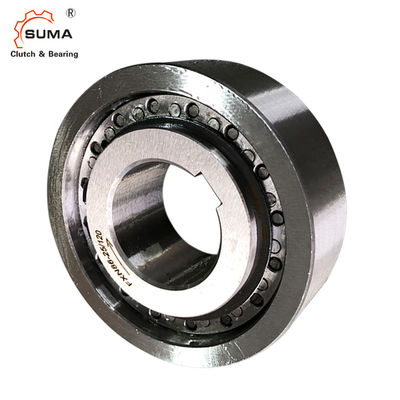

Embrague de horquilla de retención de la manera FXN101-25/140 uno que lleva para la bomba

Embrague de sobrante de alta velocidad del tope FXN101-25/140 que lleva para la bomba

Característica del embrague del tope de FXN que lleva para la BOMBA

Anda sin embragar FXN se utilizan como:

Topes

Sobrante de los embragues

Interno anda sin embragar FXN son horquilla de retención anda sin embragar sin soporte de rodadura y con el despegue X. de la horquilla de retención. El despegue X de la horquilla de retención asegura una operación despreocupada desgaste-libre cuando el anillo interno gira en la velocidad. El anillo externo se presiona en el ing hous del cliente. Esto hace compacto, las soluciones que caben del ahorro de espacio posibles.

Dimensión y capacidad del embrague del tope de FXN que lleva para la BOMBA

El esfuerzo de torsión transmisible máximo es 2 veces el esfuerzo de torsión nominal especificado. Véase la página 14 para la determinación del esfuerzo de torsión de la selección.

El esfuerzo de torsión nominal teórico solicita solamente concentricidad ideal entre el anillo interno y externo. En la práctica, la concentricidad es afectada por el juego del cojinete y centro de los errores de las piezas bouring del relincho. Entonces los esfuerzos de torsión nominales especificados en la tabla se aplican, mientras que toman en la consideración que el existentes corren hacia fuera (T.I.R.).

Velocidades más altas a petición.

Notas:

1. × máximo 2 T de T = KN

2. Sobrantes de la raza interna

3. Sobrantes externos de la raza
Chavetera al estruendo 6885,1

Chavetera según el estruendo 6885, página 1 • Tolerancia de la anchura JS10 de la chavetera.

* chavetera según el estruendo 6885, página 3 • Tolerancia de la anchura JS10 de la chavetera.

Montaje de ejemplo

Interno ande sin embragar NX de FXN 38 - 17/70 como tope, dispuesto en un adaptador de vivienda para atar a un motor eléctrico. El anillo externo fino que se presiona en la vivienda permite una solución apropiada espacio-eficiente. Debido a las altas velocidades del eje en la operación normal (peration de o que anda sin embragar), el despegue X de la horquilla de retención asegura un ation sin contacto y por lo tanto desgaste-libre de la operación continua.

Interno ande sin embragar NX de FXN 66 - 25/100 como embrague de sobrante en la impulsión del arrastramiento de una máquina de materia textil. Ande sin embragar la instalación compacto se soluciona mediante el anillo externo fino que se presiona en la rueda de gusano. Durante la disposición, la máquina es conducida por el engranaje de gusano y ande sin embragar que está funcionando en la conducción de la operación. En la operación normal (ation de la operación que anda sin embragar), el anillo interno que está situado en los sobrantes de alta velocidad del eje de la impulsión principal y automáticamente desune la impulsión del arrastramiento. Con la alta velocidad de sobrante del anillo interno, el tipo con el despegue X de la horquilla de retención se utiliza; las horquillas de retención trabajan en la operación que anda sin embragar sin contacto y por lo tanto son desgaste-libres.

  Interno anda sin embragar FXN están sin soporte de rodadura. La alineación concéntrica del anillo interno y externo se debe proporcionar por el cliente.
El permitidos corren hacia fuera (T.I.R.) deben ser observados. El esfuerzo de torsión es transmitido en el anillo externo por ajuste de prensa. Para transmitir el speci- de los esfuerzos de torsión fied en la tabla, el anillo externo se debe acomodar en una vivienda con un diámetro externo K. La vivienda se hace del arrabio de acero o gris en la calidad mínima GG-20. Al usar otros materiales de vivienda o diámetros externos más pequeños, le impulsamos entrarnos en contacto con con respecto al esfuerzo de torsión transmisible. La tolerancia del diámetro interior de vivienda se especifica en la tabla bajo dimensión D. La tolerancia del eje debe ser ISO h6 o j6.

Lubricación
A las velocidades superior a la velocidad del despegue de la horquilla de retención, no se requiere ninguna lubricación especial; ande sin embragar las funciones sin necesidad de mantenimiento. Al actuar debajo de la velocidad del despegue de la horquilla de retención, una lubricación del aceite de calidad especificada debe ser proporcionada.
