Tipo seguidor del perno prisionero de leva
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | CYR-1 3/4 |

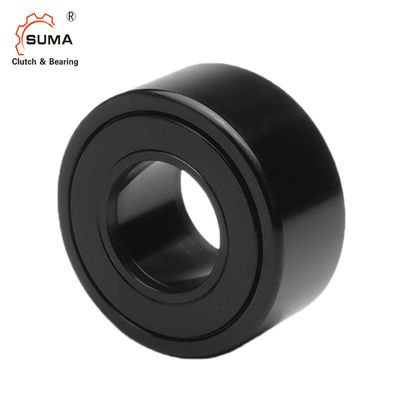

CYR-1 3/4 Yoke Stud Type Cam Follower rector axial
Introducción
Los seguidores de leva y los rodillos de la pista de Grainger pueden soportar una variedad de usos mecánicos. Elija de tipos clasificados del seguidor de leva, incluyendo los rodillos de la aguja del complemento completo, el perno prisionero, el perno prisionero pesado, coronado y el yugo. Los rodillos de la pista pueden manejar usos con una combinación de cargas radiales y axiales.
Dimensiones y capacidades
|
Ningunos sellos Referencia no. |
Sellado Referencia no. |
Sellado Referencia no. |
OD (RD) Pulgada |
Anchura (w) Pulgada |
Identificación (b) Pulgada |
Anchura sobre las placas de extremo (W1) Pulgada |
Diámetro. Del extremo pulgada de la placa (e) |
Capacidad estática Libras |
Capacidad dinámica Libras |
| CYR-3/4 | CYR-3/4-S | CCYR-3/4-S | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
| CYR-7/8 | CYR-7/8-S | CCYR-7/8-S | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
| CYR-1 | CYR-1-S | CCYR-1-S | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
| CYR-1 1/8 | CYR-1 1/8-S | CCYR-1 1/8-S | 1,125 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
| CYR-1 1/4 | CYR-1 1/4-S | CCYR-1 1/4-S | 1,25 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
| CYR-1 3/8 | CYR-1 3/8-S | CCYR-1 3/8-S | 1,375 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
| CYR-1 el 1/2 | CYR-1 1/2-S | CCYR-1 1/2-S | 1,5 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
| CYR-1 5/8 | CYR-1 5/8-S | CCYR-1 5/8-S | 1,625 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
| CYR-1 3/4 | CYR-1 3/4-S | CCYR-1 3/4-S | 1,75 | 1 | 0,5 | 1,0625 | 1 1/4 | 15840 | 6385 |
| CYR-1 7/8 | CYR-1 7/8-S | CCYR-1 7/8-S | 1,875 | 1 | 0,5 | 1,0625 | 1 1/4 | 15840 | 6385 |
| CYR-2 | CYR-2-S | CCYR-2-S | 2 | 1,25 | 0,625 | 1,3125 | 1 13/32 | 21140 | 8090 |
| CYR-2 1/4 | CYR-2 1/4-S | CCYR-2 1/4-S | 2,25 | 1,25 | 0,625 | 1,3125 | 1 13/32 | 21140 | 8090 |
| CYR-2 el 1/2 | CYR-2 1/2-S | CCYR-2 1/2-S | 2,5 | 1,5 | 0,75 | 1,5625 | 1 11/16 | 32900 | 11720 |
| CYR-2 3/4 | CYR-2 3/4-S | CCYR-2 3/4-S | 2,75 | 1,5 | 0,75 | 1,5625 | 1 11/16 | 32900 | 11720 |
| CYR-3 | CYR-3-S | CCYR-3-S | 3 | 1,75 | 1 | 1,8125 | 2 1/8 | 49820 | 15720 |
| CYR-3 1/4 | CYR-3 1/4-S | CCYR-3 1/4-S | 3,25 | 1,75 | 1 | 1,8125 | 2 1/8 | 49820 | 15720 |
| CYR-3 el 1/2 | CYR-3 1/2-S | CCYR-3 1/2-S | 3,5 | 2 | 1,125 | 2,0625 | 2 7/16 | 63250 | 22800 |
| CYR-4 | CYR-4-S | CCYR-4-S | 4 | 2,25 | 1,25 | 2,3125 | 2 51/64 | 89540 | 29985 |
| CYR-5-S | CCYR-5-S | 5 | 2,75 | 1,75 | 2,875 | 3 9/16 | 135900 | 46575 | |
| CYR-6-S | CCYR-6-S | 6 | 3,25 | 2,25 | 3,375 | 4 15/32 | 160900 | 60000 | |
| CYR-7-S | CCYR-7-S | 7 | 3,75 | 2,75 | 3,875 | 5 3/16 | 213860 | 75380 | |
| CYR-8-S | CCYR-8-S | 8 | 4,25 | 3,255 | 4,5 | 4 3/8 | 288200 | 92200 | |
| CYR-9-S | CCYR-9-S | 9 | 4,75 | 3,755 | 5 | 5 1/16 | 366850 | 113260 | |
| CYR-10-S | CCYR-10-S | 10 | 5,25 | 4,255 | 5,5 | 5 15/32 | 431130 | 131545 |
