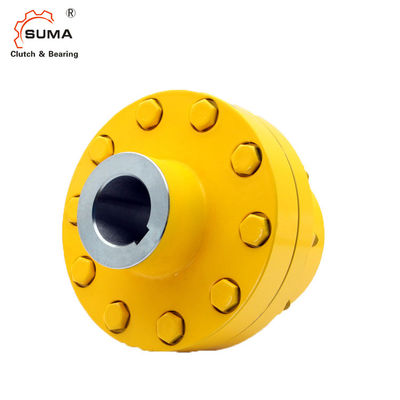

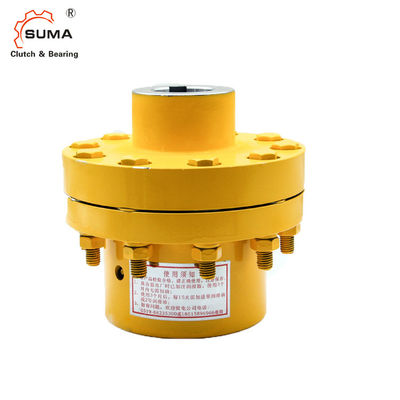

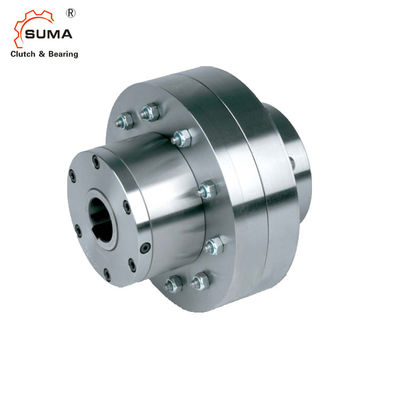

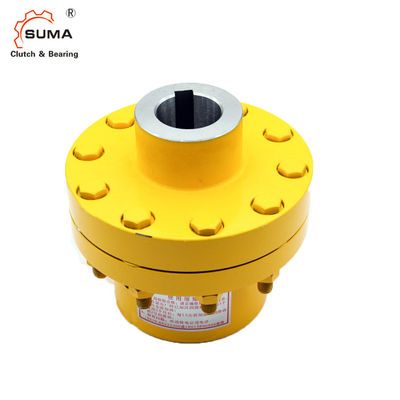

KEED2 andan sin embragar el transporte de sobrante autónomo del embrague
Características
El tipo AL. .KEED2 es un tipo del rodillo anda sin embragar, autónomo, sellado y el llevar apoyado, usando dos 160. transportes de la serie. La unidad es lubrificada por aceite entregado.
Esta combinación se utiliza como sobrante del embrague como se muestra a la vuelta. En este diseño, un AL estándar anda sin embragar está conectado con un acoplamiento flexible para el montaje en línea.
El tipo de KEE es un acoplamiento del alto rendimiento usado para humedecer vibraciones torsionales y para aceptar el misalignement sin exceso de cargas que llevan. La cubierta D2 se utiliza para cerrar la unidad. Se equipa de dos tornillos para el relleno, el dren y el nivel del aceite. Recomendamos la unidad nos proveemos montado.
Especifique por favor la dirección de la raza interna de la rotación vista del reborde D2. Refiera al catálogo del fabricante para comprobar la selección de acoplamiento.
Datos técnicos
Nombre de producto | sobrante del transporte del embrague |
Modelo | AL30 KEED2 |
Material | GCr15 |
Diámetro interno | 30m m |
Diámetro externo | 100m m |
Velocidad de sobrante de la raza interna | 4100r/min |
Velocidad de sobrante de la raza externa | 1300r/min |
Peso | 11Kg |
Capacidad del esfuerzo de torsión | 500Nm |
Uso | Reductor, máquina de la impresora, máquina de Texitle, transportador de correa, industria de sal |
Paquete | Caja de madera, tubo, polea, etc |
Condiciones de pago | TT. L/C, D/A, D/P, Western Union, Paypal |
Dimensiones y capacidades
Tipo | Tamaño |
|
|
Sobrante de velocidades |
|
Peso | |||||
AL. .KEED2 | dH7 | KEE | TKN | nimax1) | namax2) | dKH7 | D | L1 | D6 | L6 | |
[milímetro] | [Nanómetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | ||
12 | 2 | 55 | 2500 | 6000 | 12… 25 | 62 | 42 | 97 | 35 | 3 | |
15 | 3 | 122 | 1900 | 6000 | 16… 30 | 68 | 52 | 112 | 40 | 4,4 | |
20 | 3 | 122 | 1600 | 5600 | 16… 30 | 75 | 57 | 112 | 40 | 4,6 | |
25 | 4 | 288 | 1400 | 4500 | 20… 40 | 90 | 60 | 130 | 50 | 6,4 | |
30 | 5 | 500 | 1300 | 4100 | 20… 50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 725 | 1100 | 3800 | 25… 65 | 110 | 74 | 190 | 75 | 17 | |
40 | 6 | 1025 | 950 | 3400 | 25… 65 | 125 | 86 | 190 | 75 | 19 | |
45 | 6 | 1050 | 900 | 3200 | 25… 65 | 130 | 86 | 190 | 75 | 19 | |
50 | 7 | 1750 | 850 | 2800 | 30… 75 | 150 | 92 | 225 | 90 | 31 | |
55 | 8 | 2625 | 720 | 2650 | 35… 90 | 160 | 104 | 270 | 100 | 47 | |
60 | 8 | 2750 | 680 | 2450 | 35… 90 | 170 | 114 | 270 | 100 | 49 | |
70 | 10 | 5750 | 580 | 2150 | 45… 110 | 190 | 134 | 340 | 140 | 90 | |
80 | 11 | 8500 | 480 | 1900 | 55… 125 | 210 | 144 | 380 | 160 | 107 | |
90 | 12 | 13750 | 380 | 1700 | 65… 140 | 230 | 158 | 440 | 180 | 170 | |
100 | 14 | 20000 | 350 | 1450 | 75… 160 | 270 | 182 | 500 | 200 | 230 | |
120 | 16 | 30000 | 250 | 1250 | 85… 180 | 310 | 202 | 560 | 220 | 330 | |
150 | 18 | 43750 | 180 | 980 | 95… 200 | 400 | 246 | 640 | 250 | 500 | |
200 | 22 | 97500 | 120 | 750 | 125… 250 | 520 | 326 | 880 | 320 | 965 | |
250 | 28 | 250000 | 100 | 620 | 160… 320 | 610 | 396 | 1160 | 400 | 1725 | |
ALM. .KEED2 | 25 | 4 | 288 | 1100 | 2800 | 20… 40 | 90 | 60 | 130 | 50 | 6,4 |
30 | 5 | 588 | 1000 | 2500 | 20… 50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 838 | 900 | 2400 | 25… 65 | 110 | 74 | 190 | 75 | 17 |
NOTA
1) Overrunst de la raza interna
2) Sobrantes externos de la raza
Chavetera al estruendo 6885,1
Al ordenar, especifique por favor el ø agujereado d k y la dirección de
rotación vista del „A de la flecha “: Sobrantes de la raza interna del „R “adentro
dirección a la derecha, „L “sobrantes de la raza interna en contador
dirección a la derecha
” Refiera al montaje y a las instrucciones del mantenimiento
Montaje del acoplamiento
