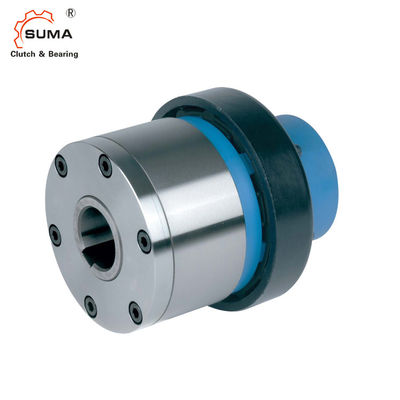

La indexación de direcciones de sobrante ESG2 GCr15 anda sin embragar el embrague
Característica
El tipo RIZ. .ESG2 es un centrífugo quita el tipo de la horquilla de retención anda sin embragar cuando la raza interna está sobrando. Solamente esta raza se diseña para andar sin embragar.
Es una unidad autónoma diseñada para los usos de sobrante del embrague. Se utiliza típicamente en impulsiones del arrastre donde está alta la velocidad de sobrante, solamente la velocidad de la impulsión baja y no excede la velocidad la conducción máxima especificada en la tabla.
Es un tipo RIZ (” véase la página 84 para más información) equipado de un acoplamiento elástico y de una cubierta G2 del ES. El tipo del ES es un acoplamiento rugoso, económico y conveniente para muchos usos.
La raza interna debe sobrar y será conectada con el eje conducido de la máquina. Cuando se entrega completo pedida, la unidad engrase lubricado, listo para la instalación horizontal o vertical.
Dimensiones y capacidades
Tipo | Tamaño |
|
|
Velocidades |
|
Peso | |||||
RIZ. .ESG2 | dH7 | ES | TKN | nmax1) | nmin2) | nmax3) | dK1H7 | D | L1 | b1 | |
[milímetro] | [Nanómetro] | [min-1] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | ||
30 | 10 | 80 | 290 | 700 | 9000 | 10. 45 | 100 | 68 | 17 | 5 | |
35 | 16 | 250 | 280 | 670 | 8500 | 10. 50 | 110 | 74 | 19 | 6,6 | |
40 | 25 | 400 | 260 | 630 | 7500 | 15. 55 | 125 | 86 | 22 | 9,9 | |
45 | 40 | 625 | 255 | 610 | 6700 | 20. 60 | 130 | 86 | 26 | 11,3 | |
50 | 63 | 1000 | 235 | 560 | 6000 | 20. 70 | 150 | 94 | 30 | 16,7 | |
60 | 100 | 1600 | 210 | 510 | 5300 | 25. 75 | 170 | 114 | 35 | 24 | |
70 | 160 | 2500 | 195 | 470 | 4000 | 30. 80 | 190 | 134 | 41 | 32,5 | |
80 | 400 | 5000 | 155 | 375 | 4000 | 45. 100 | 210 | 144 | 56 | 52 | |
90 | 630 | 7500 | 145 | 350 | 3000 | 60. 120 | 230 | 158 | 64 | 78 | |
100 | 1000 | 12500 | 140 | 340 | 2400 | 75. 140 | 270 | 182 | 75 | 136 | |
130 | 1600 | 20000 | 130 | 320 | 2400 | 90. 160 | 310 | 212 | 85 | 199 |
NOTAS
1) Esta velocidad máxima permitida n de la transmisión del esfuerzo de torsión máxima no debe ser excedida al transmitir el esfuerzo de torsión
2) Raza interna
Este minuto de sobrante permisible mínimo de la velocidad n no se debe reducir bajo funcionamiento continuo.
Reducción posible de esta velocidad mínima a petición
3) Raza interna
Chavetera al estruendo 6885,11
Al ordenar, especifique por favor el diámetro agujereado de d k y la dirección de la rotación vistos del „A de la flecha “: Raza interna del „R “
los sobrantes en la dirección a la derecha, „L “sobrantes de la raza interna hacia la izquierda “refieren al montaje y a instrucciones del mantenimiento
