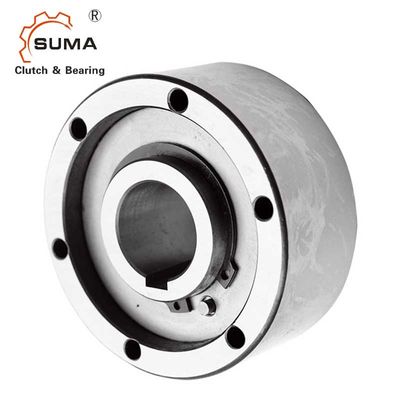

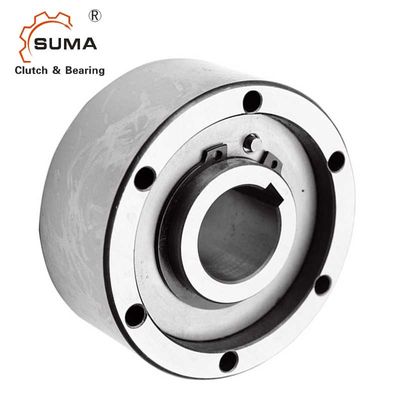

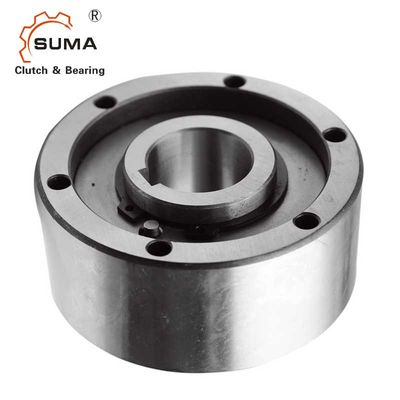

Acero GC-D35110 un transporte del embrague de horquilla de retención de la manera 35M M
Características
El tipo GC-D es un tipo del rodillo anda sin embragar el no-transporte apoyado. Los pendientes se requieren para apoyar cargas axiales y radiales. La lubricación y el lacre se deben también proporcionar por la instalación, lubricación estándar es aceite.
El estándar instala es la raza externa que cabe en la barbilla y atornilló al enlace. El innerrance se cierra al eje. La barbilla para instalar la raza externa debe ser la tolerancia H7, asegura un alto axiality.
Este extensice de la serie usado en sistema de la maquinaria si embala, fabricación de papel del pringtingm, el tejer, químico, médico, comida y así sucesivamente.
Dimensiones y capacidades
Tipo | Nominal Esfuerzo de torsión Nanómetro |
Sobrante Velocidad de limitación r/min |
Dimensión milímetro |
Peso Kilogramo |
||||||
Interno Raza |
Externo Raza |
d H7 |
D H7 |
F | L | n-d1 | bn×tn | |||
GC-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5.5 | 4×1.8 | 0,21 |
GC-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5.5 | 5×2.3 | 0,44 |
GC-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5.5 | 6×2.8 | 0,70 |
GC-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5.5 | 8×3.3 | 1,30 |
GC-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6.6 | 8×3.3 | 2,00 |
GC-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6.6 | 10×3.3 | 2,60 |
GC-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9.0 | 12×3.3 | 3,90 |
GC-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9.0 | 14×3.8 | 4,00 |
GC-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9.0 | 14×3.8 | 6,00 |
GC-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16×4.3 | 7,20 |
GC-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18×4.4 | 9,20 |
GC-D70190 | 4370 | 325 | 450 | 70 | 180 | 165 | 95 | 10-11 | 20×4.9 | 11,80 |
Montaje
Imágenes
