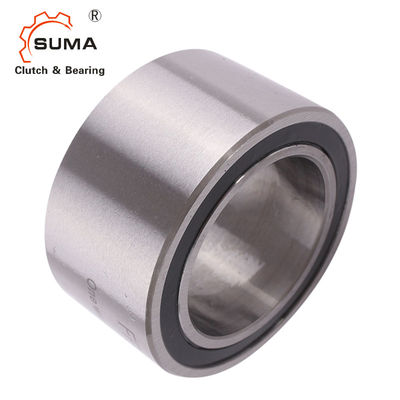

El punto de congelación completo anda sin embragar manera del embrague de horquilla de retención uno
Características
Anchura: 27 milímetros
Temperatura de funcionamiento: 140°C máximo
Temperaturas más altas a petición
Lubricación
lubricación del aceite o de la grasa
Entregado con la protección contra la corrosión.
Grasa operativa que llena a petición.
Instalación
Tolerancias de la instalación
Eje h5; eje H6
Piezas de acoplamiento
El endurecimiento y el pulido de las piezas de acoplamiento no es necesarios. Limpie a fondo (engrasar libremente) las piezas de acoplamiento cerca de andan sin embragar el embrague así como ande sin embragar los anillos del embrague antes de hacer el ajuste de prensa.
Transporte
Ande sin embragar el embrague incluye los rodamientos de la bola y de rodillos. El soporte de rodadura externo adicional no es necesario.
Presión del ajuste de prensa
La presión del ajuste de prensa no se debe aplicar a las bolas. Instalación/retiro a través del anillo interno solamente.
Fijación de la dirección con abrazadera
La flecha en el anillo interno señala la dirección de fijación con abrazadera del anillo interno.
Componentes
Ande sin embragar el embrague | |
element* del parte movible | FE 400 M (primavera del meandro) |
FE 400 Z (resorte de tensión) |
|
+ alcantarillas | El llevar de acero, endurecido y de tierra |
anillo interno | Ajuste de prensa |
anillo externo |
Ajuste de prensa |
+ rodamiento de bolitas | Integrado |
+ rodamiento de rodillos |
Integrado |
+ lubricación | - |
disponible con o ande sin embragar el elemento del parte movible del embrague
FE 400 M (primavera del meandro) o FE 400 Z (resorte de tensión).
Datos técnicos
Artículo | Punto de congelación 422Z del PUNTO DE CONGELACIÓN los 422M |
Material | ST14 |
Diámetro del diámetro interior. | 10 milímetros |
Diámetro externo. | 26 milímetros |
Anchura (b) | 27 milímetros |
Capacidad del esfuerzo de torsión | los 60N.m |
Sobrando la velocidad de limitación (raza interna) | 10100 r/min |
Peso | 0,07 kilogramos |
Paquete | Caja del cartón o como sus requisitos |
Dimensiones y capacidades
Leyenda de dibujo:
d = diámetro interno D = diámetro externo W = anchura T = esfuerzo de torsión velocidad de n = de rotación C = capacidad de carga
Designación | d | D | W | Tnom | nmax | Cdyn. | Cstat | Peso | Artículo no. |
[milímetro] | [milímetro] | [milímetro] | [Nanómetro] | [RPM] | [N] | [N] | [kilogramo] | ||
PUNTO DE CONGELACIÓN 422 M | 10 | 26 | 27 | 60 | 10.100 | 6.013 | 4.380 | 0,07 | 300655 |
PUNTO DE CONGELACIÓN 422 Z | 10 | 26 | 27 | 53 | 10.100 | 6.013 | 4.380 | 0,07 | 300656 |
PUNTO DE CONGELACIÓN 427 M | 15 | 31 | 27 | 94 | 7.400 | 7.679 | 6.397 | 0,08 | 300663 |
PUNTO DE CONGELACIÓN 427 Z | 15 | 31 | 27 | 84 | 7.400 | 7.679 | 6.397 | 0,08 | 300664 |
PUNTO DE CONGELACIÓN 432 M | 20 | 36 | 27 | 133 | 5.900 | 8.104 | 7.241 | 0,10 | 300669 |
PUNTO DE CONGELACIÓN 432 Z | 20 | 36 | 27 | 121 | 5.900 | 8.104 | 7.241 | 0,10 | 300670 |
PUNTO DE CONGELACIÓN 437 M | 25 | 41 | 27 | 176 | 4.800 | 9.201 | 8.142 | 0,12 | 300673 |
PUNTO DE CONGELACIÓN 437 Z | 25 | 41 | 27 | 160 | 4.800 | 9.201 | 8.142 | 0,12 | 300674 |
PUNTO DE CONGELACIÓN 442 M | 30 | 46 | 27 | 223 | 4.200 | 10.247 | 10.708 | 0,14 | 300679 |
PUNTO DE CONGELACIÓN 442 Z | 30 | 46 | 27 | 208 | 4.200 | 10.247 | 10.708 | 0,14 | 300680 |
PUNTO DE CONGELACIÓN 448 M | 35 | 53 | 27 | 286 | 4.300 | 11.642 | 13.440 | 0,19 | 306522 |
PUNTO DE CONGELACIÓN 448 Z | 35 | 53 | 27 | 262 | 4.300 | 11.642 | 13.440 | 0,19 | 306523 |
PUNTO DE CONGELACIÓN 453 M | 40 | 58 | 27 | 343 | 3.400 | 11.417 | 13.577 | 0,21 | 300683 |
PUNTO DE CONGELACIÓN 453 Z | 40 | 58 | 27 | 314 | 3.400 | 11.417 | 13.577 | 0,21 | 300684 |
PUNTO DE CONGELACIÓN 463 M | 50 | 68 | 27 | 461 | 2,9 | 13,07 | 17,063 | 0,25 | 300685 |
PUNTO DE CONGELACIÓN 463 Z | 50 | 68 | 27 | 428 | 2,9 | 13,07 | 17,063 | 0,25 | 300687 |
PUNTO DE CONGELACIÓN 473 M | 60 | 78 | 27 | 588 | 2.500 | 14.128 | 19.896 | 0,3 | 300691 |
PUNTO DE CONGELACIÓN 473 Z | 60 | 78 | 27 | 543 | 2.500 | 14.128 | 19.896 | 0,3 | 300693 |
El esfuerzo de torsión nominal especificado se basa en la suficiente tiesura de las piezas de acoplamiento.
Velocidad de rotación n = la velocidad inherente del elemento del parte movible.
