Un transporte del embrague de la manera
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | FK6204 FK6204-2RS |

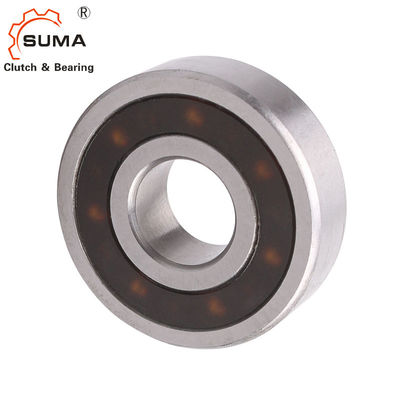

Las FK FK-2RS andan sin embragar los transportes FK6204 FK6204-2RS de una manera
Las características de andan sin embragar los transportes de una manera
Anchura
12 / 14/15/16/17/18 milímetros
Temperatura de funcionamiento
140°C máximo
Temperaturas más altas a petición
110°C máximo (diseño 2RS con los sellos de RS)
Lubricación
Serie FK 2RS con los sellos
Lubricación operativa de la grasa del curso de la vida
Serie FK sin los discos del sello
Lubricación del aceite o de la grasa
Entregado con la protección contra la corrosión.
Instalación
Tolerancias de la instalación
Eje n6; eje N7
Piezas de acoplamiento
El endurecimiento y el pulido de las piezas de acoplamiento no es necesarios. Limpie a fondo (engrasar libremente) las piezas de acoplamiento cerca de andan sin embragar el embrague así como ande sin embragar los anillos del embrague antes de hacer el ajuste de prensa.
Transporte
Ande sin embragar el embrague incluye los rodamientos de la bola y de rodillos. El soporte de rodadura externo adicional no es necesario.
Presión del ajuste de prensa
La presión del ajuste de prensa no se debe aplicar a las bolas.
Fijación de la dirección con abrazadera
La flecha en el anillo interno señala la dirección de fijación con abrazadera del anillo interno.
Dimensiones y capacidades
Leyenda de dibujo:
d = diámetro interno D = diámetro externo W = anchura r = radio del borde T = esfuerzo de torsión velocidad de n = de rotación C = capacidad de carga
| Designación |
d [milímetro] |
D [milímetro] |
W [milímetro] |
Tnom [Nanómetro] |
nmax [RPM] |
Cdyn. [N] |
Cstat. [N] |
r [milímetro] |
Peso [kilogramo] |
Artículo no. |
| FK 6203 | 17 | 40 | 12 | 53 | 10.800 | 6.245 | 3.441 | 1,0 | 0,07 | 301065 |
| FK 6203-RS | 17 | 40 | 12 | 53 | 3.700 | 6.245 | 3.441 | 1,0 | 0,07 | 301079 |
| FK 6204 | 20 | 47 | 14 | 60 | 7.500 | 6.869 | 4.268 | 1,5 | 0,12 | 301068 |
| FK 6204-2RS | 20 | 47 | 14 | 60 | 3.200 | 6.869 | 4.268 | 1,5 | 0,12 | 301087 |
| FK 6205 | 25 | 52 | 15 | 104 | 5.400 | 7.448 | 5.146 | 1,5 | 0,15 | 301070 |
| FK 6205-2RS | 25 | 52 | 15 | 104 | 2.800 | 7.448 | 5.146 | 1,5 | 0,15 | 301092 |
| FK 6206 | 30 | 62 | 16 | 148 | 5.100 | 7.859 | 6.066 | 1,5 | 0,23 | 301074 |
| FK 6206-2RS | 30 | 62 | 16 | 148 | 2.400 | 7.859 | 6.066 | 1,5 | 0,23 | 301103 |
| FK 6207 | 35 | 72 | 17 | 265 | 3.700 | 8.902 | 7.819 | 2,7 | 0,34 | 301077 |
| FK 6207-2RS | 35 | 72 | 17 | 265 | 1.900 | 8.902 | 7.819 | 2,7 | 0,34 | 301108 |
| FK 6208 | 40 | 80 | 18 | 267 | 3.700 | 8.902 | 7.752 | 2,7 | 0,45 | 301078 |
| FK 6208-2RS | 40 | 80 | 18 | 267 | 1.900 | 8.902 | 7.752 | 2,7 | 0,45 | 301110 |
| FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1,5 | 0,17 | 301098 |
Todas las especificaciones para las series FK 2RS (con los sellos) y las series FK (sin sellos)
El esfuerzo de torsión nominal especificado se basa en la suficiente tiesura de las piezas de acoplamiento.
Velocidad de rotación n para la serie FK (sin sellos) = la velocidad inherente de la unidad de montaje
Velocidad de rotación n para la serie FK 2RS (con los sellos) = diferencia de la velocidad de las piezas de acoplamiento.
El esfuerzo de torsión de conducción trasero es refrenado por el brazo de esfuerzo de torsión. El brazo de esfuerzo de torsión no se debe afianzar con abrazadera en la posición. Debe tener juego de 0,5 pulgadas en la dirección axial y en radial.
Los topes de FRHM se suministran para un ajuste de la liquidación. Los tornillos de presión en el anillo interno se proporcionan para la retención axial, cuellos del eje no se requieren.
