Transporte del tope
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | CKF-A35110 |

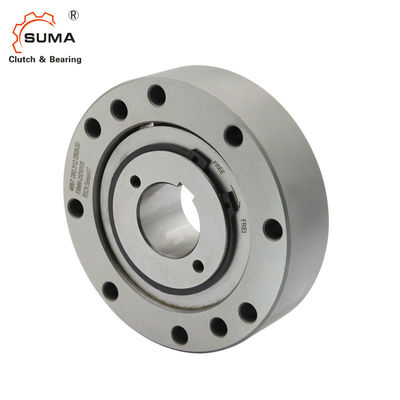

Embrague de la manera de la horquilla de retención una del tope de CKF-A35110 40 milímetro 6000RPM
Características
CKF-A es un embrague sin contacto de la manera del tipo uno de la horquilla de retención. El anillo interno se diseña para la función unidireccional sin soporte de rodadura. El transporte se debe instalar para asegurar el coaxiality del anillo interno y del anillo externo cuando está utilizado.
Cuando está utilizado con el fin de prevenir la revocación, es necesario comprobar que la velocidad no debe ser más baja que el valor permisible mínimo para exceder la velocidad, tal y como se muestra en de la tabla abajo.
Este modelo se utiliza principalmente para prevenir la revocación bajo condiciones de trabajo de alta velocidad. Puede también ser utilizado para el embrague de sobrante de alta velocidad y el dispositivo de poca velocidad de la transferencia de la impulsión de la cuña.
Datos técnicos
| Artículo | CKF-A35110 |
| Material | GCr15 |
| Diámetro del diámetro interior. | 35 milímetros |
| Diámetro externo. | 100 milímetros |
| Anchura (b) | 40 milímetros |
| Capacidad del esfuerzo de torsión | 425 N.m |
| Sobrando la velocidad de limitación (raza interna) | 6000 r/min |
| Sobrando la velocidad de limitación (raza externa) | 740 r/min |
| Peso | 2,1 kilogramos |
| Paquete | Caja del cartón o como sus requisitos |
Dimensiones y capacidades
| Tipo | Esfuerzo de torsión nanómetro |
Sobrante Velocidad limitada r/min |
d [H7] | D [h7] | e [H7] | F | G | C | B | n-d1 | bn*tn | Peso [kilogramo] |
||
| hacia fuera raza | raza interna | |||||||||||||
| CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1,50 |
| CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1,60 |
| CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1,80 |
| CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2,10 |
| CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2,90 |
| CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3,10 |
| CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4,70 |
| CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5,40 |
| CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8,5 |
| CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
| CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
| CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
| CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
| CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
| CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
