Transporte del tope
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | AV55 |

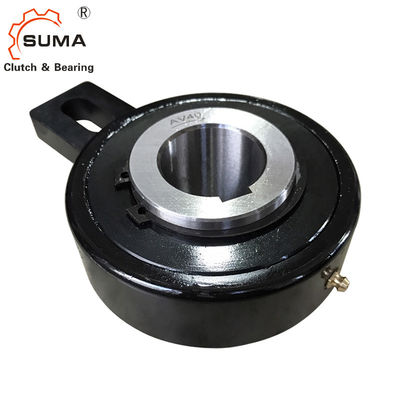

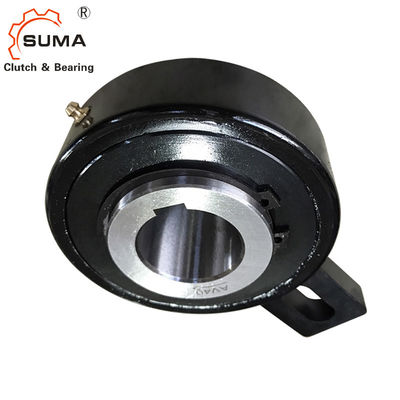

Transporte del embrague del tope de AV55 54M M
Datos técnicos
El tipo sistema de pesos americano es un tipo del rodillo anda sin embragar. Es autónomo, centrado por los transportes llanos para las velocidades rotatorias bajas, y sellado usando los sellos de laberinto metálicos protegidos escudo.
Se entrega la unidad engrasa lubricado, listo para instalar en una posición horizontal o vertical. Utilizado sobre todo como tope, la capacidad del esfuerzo de torsión es alta para un requisito de espacio mínimo. Este diseño es conveniente para el uso en ambientes difíciles. Un perno, asegurado a una parte fija de la máquina y del paso
a través de la ranura en el brazo de esfuerzo de torsión, proporciona la parada rotatoria. Liquidación radial en este perno
debe ser igual a 1 3% de la anchura de ranura.
El brazo de esfuerzo de torsión y los transportes no deben ser pretensados. El diseño del rodillo hace el tipo ideal del sistema de pesos americano para los usos que ponen en un índice ligeros.
Dimensiones y capacidades
| Tipo | Tamaño | TKN1) | Sobrante de velocidad | Peso | Esfuerzo de torsión de la fricción | ||||||||||
| Sistema de pesos americano | dH7 | nimax | D | D2 | L1 | L | B | F | bB11 | N | E | f | TR | ||
| [milímetro] | [Nanómetro] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
Montaje de ejemplo
