| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | NFR20 |

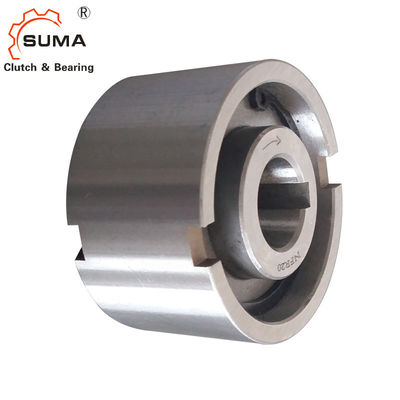

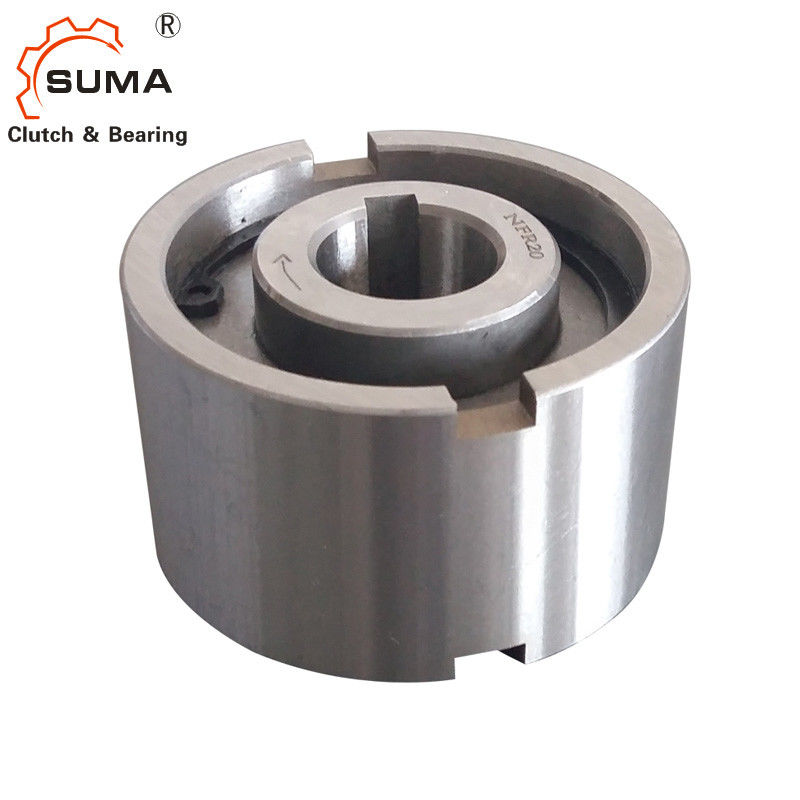

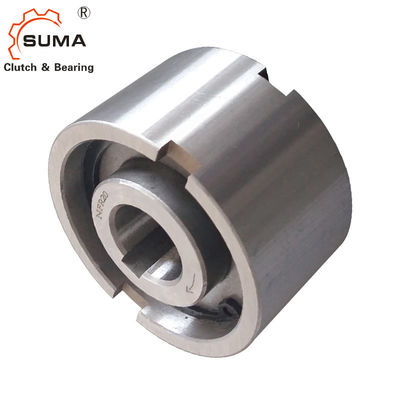

Transporte del embrague del rodillo NFR20
Características
El tipo NFR es un tipo freewheelwithout del rodillo apoyado que lleva cualquier lacre. La lubricación y el lacre deben ser
proporcionado por la instalación. La lubricación estándar es aceite. La talla 8 a 20 unidades utiliza el acero en el soporte de rodadura de acero

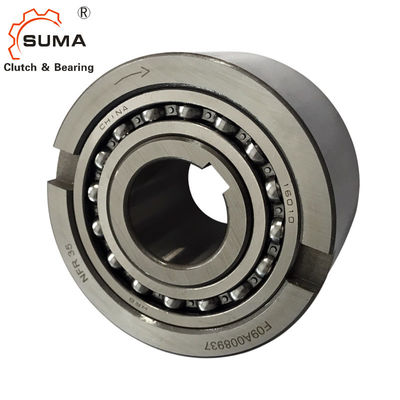

de la raza interna. Sobre talla 25, dos 160. los rodamientos de la serie se utilizan, dando una velocidad de sobrante más alta
capacidad. Un arreglo típico se muestra a la vuelta.
La raza interna se cierra al eje. La raza externa tiene una tolerancia positiva n6 para dar un ajuste de prensa en una vivienda a las muescas laterales de H7.Additional prevé la transmisión positiva del esfuerzo de torsión. La vivienda debe ser bastante fuerte a no
amplíese después de asamblea.
Dimensiones y capacidades
| Tipo | Tamaño | Sobrante de velocidades | Peso | |||||||||||
|
NFR (ANR-ANG) |
dH7 (milímetro) |
TKN1 (Nanómetro) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dn6 (milímetro) |
D2 (milímetro) |
D4 (milímetro) |
L (milímetro) |
Yo (milímetro) |
t (milímetro) |
bH11 (milímetro) |
r (milímetro) |
r1 (milímetro) |
(kilogramo) |
| 8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
| 12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
| 15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3,5 | 7 | 1,5 | 1,5 | 0,3 | ||
| 20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3,5 | 8 | 2 | 2 | 0,6 | ||
| 25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0,2 | 4 | 9 | 2,5 | 2 | 1,2 | |
| 30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0,2 | 5 | 12 | 2..5 | 2 | 1,8 | |
| 35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1,2 | 6 | 13 | 2,5 | 2,5 | 2,4 | |
| 40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2,2 | 7 | 15 | 3 | 2,5 | 3,3 | |
| 45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2,2 | 7 | 16 | 3 | 2,5 | 4,0 | |
| 50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2,7 | 8,5 | 17 | 3,5 | 3 | 5,7 | |
| 55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4,2 | 9 | 18 | 3,5 | 3 | 6,5 | |
| 60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3,2 | 9 | 18 | 3,5 | 3,5 | 8,9 | |
| 70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1,1 | 9 | 20 | 3,5 | 3,5 | 13,5 | |
| 80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3,5 | 19,0 | |
| 90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0,6 | 11,5 | 24 | 4 | 4 | 27,2 | |
| 100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2,6 | 14,5 | 28 | 4 | 4 | 44,5 | |
| 130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17,5 | 32 | 5 | 5 | 68,0 | |
Montaje y acoplamiento
