La manera del tipo uno del rodillo de GFR50 GCr15 anda sin embragar el embrague del tope del transporte

Informacion basica
Lugar de origen: China
Nombre de la marca: SUMA
Certificación: ISO SGS
Número de modelo: GFR50 GFRN50
Cantidad de orden mínima: 1
Precio: USD190-USD260 PER PIECE
Detalles de empaquetado: Caja del cartón/caja de madera
Tiempo de entrega: 7-10 días
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacidad de la fuente: 1000pcs por mes
Nombre de producto: Embrague del rodillo que lleva GFR50 GFRN50 Material: Acero del transporte Gcr15
Capacidad del esfuerzo de torsión: 2125Nm Velocidad de rotación: 2800rpm
peso de unidad: 7.2KG Garantía: 1 año
Tamaño: 50*150*94m m OEM: Acepte
Alta luz:

GFR50 Freewheel Bearing

,

7.2KG Freewheel Bearing

,

GFR50 Roller Clutch Bearing

La manera del tipo uno del rodillo de GFR50 GCr15 anda sin embragar el embrague del tope del transporte

Características

Los tipos GFR, GFRN son tipo del rodillo andan sin embragar. Son el llevar apoyado, usando dos 160. transportes de la serie, y requerir la lubricación del aceite. Estas unidades se pueden utilizar en los diseños que proporcionan la lubricación del aceite y que la sellan como en el ejemplo a la vuelta. Los transportes no deben ser subrayados axialmente.

Típicamente, los tipos GFR, GFRN se utilizan con las cubiertas de la serie de F que se diseñan para transmitir el esfuerzo de torsión, y proporcionan la lubricación y el aislamiento del aceite. Estas cubiertas se utilizan generalmente en pares según las combinaciones mostradas en las páginas siguientes. La raza externa del modelo de GFR es llana recibir y centrar cualquier componente agujereado a la tolerancia H7.

El esfuerzo de torsión es transmitido por los pernos a través de la tapadera en este caso. Los tipos GFR, GFRN son idénticos salvo que el tipo GFRN tiene una chavetera en el diámetro exterior para transmitir el esfuerzo de torsión. Dos sellos de papel se entregan con cada unidad que se colocará entre la raza y las tapaderas externas.

Datos técnicos

Artículo GFR50 GFRN50
Diámetro interno. 50 milímetros
Diámetro externo. 150 milímetros
Anchura 94 milímetros
Esfuerzo de torsión 2125 nanómetro
Peso 7,2 kilogramos
Puerto Shangai; Ningbo
Plazo de expedición 10-15 días
Paquete paquete de madera, paquete del cartón, etc
Uso Elevador del transportador, del motor eléctrico, de cubo, etc

Dimensiones y capacidades



Tipo Tamaño   Sobrante de velocidades

Numérico

azufaifas

  Peso










GFR
GFRN
dH7 TKN1) nimax2) namax3) Dh7 D2 D4 D3 G t z L1 L B T1 bP10 f
[milímetro] [Nanómetro] [min-1] [min-1] [milímetro] [milímetro] [milímetro] [milímetro]   [milímetro]   [milímetro] [milímetro] [milímetro] [milímetro]

[

milímetro]

[milímetro] [kilogramo]
12* 55 4000 7200 62 20 42 51 ø5.5 3 42 20 27 2,5 4 0,5 0,5
15 125 3600 6500 68 25 47 56 M5 8 3 52 28 32 3 5 0,8 0,8
20 181 2700 5600 75 30 55 64 M5 8 4 57 34 39 3,5 6 0,8 1
25 288 2100 4500 90 40 68 78 M6 10 4 60 35 40 4 8 1 1,5
30 500 1700 4100 100 45 75 87 M6 10 6 68 43 48 4 8 1 2,2
35 725 1550 3800 110 50 80 96 M6 12 6 74 45 51 5 10 1 3
40 1025 1150 3400 125 55 90 108 M8 14 6 86 53 59 5 12 1,5 4,6
45 1125 1000 3200 130 60 95 112 M8 14 8 86 53 59 5,5 14 1,5 4,7
50 2125 800 2800 150 70 110 132 M8 14 8 94 64 72 5,5 14 1,5 7,2
55 2625 750 2650 160 75 115 138 M10 16 8 104 66 72 6 16 2 8,6
60 3500 650 2450 170 80 125 150 M10 16 10 114 78 89 7 18 2 10,5
70 5750 550 2150 190 90 140 165 M10 16 10 134 95 108 7,5 20 2,5 13,5
80 8500 500 1900 210 105 160 185 M10 16 10 144 100 108 9 22 2,5 18,2
90 14500 450 1700 230 120 180 206 M12 20 10 158 115 125 9 25 3 28,5
100 20000 350 1450 270 140 210 240 M16 24 10 182 120 131 10 28 3 42,5
130 31250 250 1250 310 160 240 278 M16 24 12 212 152 168 11 32 3 65
150 70000 200 980 400 200 310 360 M20 32 12 246 180 194 12 36 4 138

Notas:

1) × máximo 2 T de T = KN

2) Sobrantes de la raza interna
3) sobrantes externos de la raza

GFR GFRN .JPG

Montaje de ejemplo

GFR GFRN .JPG
Imágenes

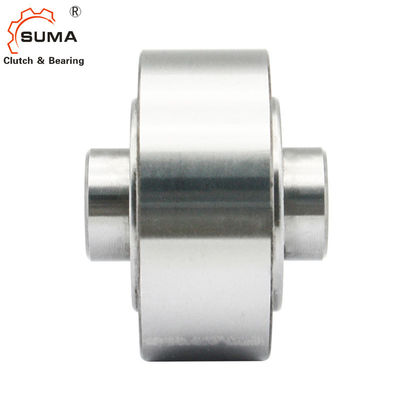

La manera del tipo uno del rodillo de GFR50 GCr15 anda sin embragar el embrague del tope del transporte 2

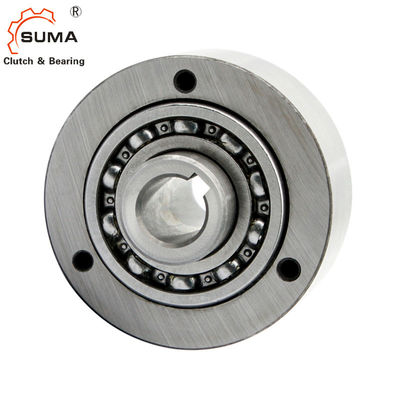

La manera del tipo uno del rodillo de GFR50 GCr15 anda sin embragar el embrague del tope del transporte 3


La manera del tipo uno del rodillo de GFR50 GCr15 anda sin embragar el embrague del tope del transporte 4
