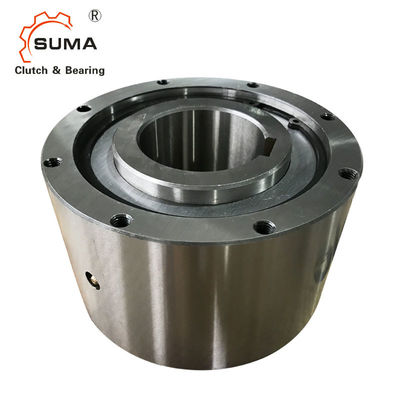

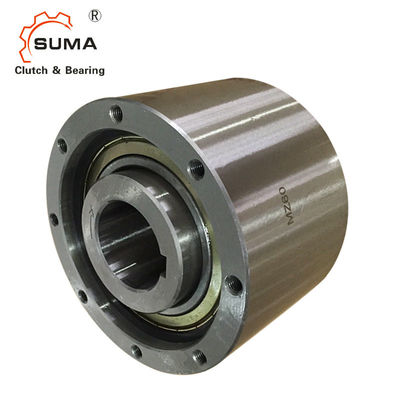

Embrague de la leva del tope MZ60
Características
El tipo MZ es haber sellado, tipo de la horquilla de retención anda sin embragar, el llevar apoyado usando dos 60. Las series de .ZZ engrasan los transportes lubrucated. Las unidades son grasa entregada lubricaron listo para la instalación. Las unidades de MZ se piensan como multiusos, ser utilizado en diversos applicatoins. Un arreglo de montaje típico se muestra en la página siguiente. La raza interna se cierra al eje. El diámetro interior de la raza externa se debe utilizar como el registro de montaje para las piezas conectadas (piñón, polea, engranaje, brazo de esfuerzo de torsión…). La espita de montaje debe estar a la tolerancia g6.
Datos técnicos
Artículo | MZ60 |
Material | GCr15 |
Diámetro del diámetro interior. | 60 milímetros |
Diámetro externo. | 155 milímetros |
Anchura | 102 milímetros |
Capacidad del esfuerzo de torsión | 2110 N.m |
Esfuerzo de torsión de la fricción | 0,98 N.m |
Peso | 10,2 kilogramos |
Paquete | Caja del cartón, caja de madera o como sus requisitos |
Dimensiones y capacidades
Modelo |
Capacidad del esfuerzo de torsión (Nanómetro) |
Esfuerzo de torsión de la fricción (Nanómetro) |
Max Overrunning (r/min) |
Indización máxima (ciclo/nin) |
Diámetro interior tamaño |
C |
B |
F |
(M6) |
G |
PCD D |
S |
H-M No .of Agujeros golpeados ligeramente ×Size el ×Pitch |
Peso (kilogramo) |
|||
Raza interna | Raza externa | Diámetro. (H7) |
llave manera |
||||||||||||||
MZ15 | 186 | 0,2 | 2200 | 900 | 150 | 15 | 5×2.3 | 62 | 60 | 68 | 25 | 47 | 5,5 | 58 | 10 | 6-M5×0.8 | 1,4 |
MZ17 | 215 | 0,2 | 2000 | 800 | 150 | 17 | 5×2.3 | 66 | 64 | 75 | 28 | 52 | 6,3 | 64 | 10 | 6-M5×0.8 | 1,8 |
MZ20 | 323 | 0,29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7,6 | 68 | 12 | 6-M6×1.0 | 2,0 |
MZ30-22 | 735 | 0,39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8,9 |
88 |
16 |
6-M8×1.25 |
3,7 |
MZ30-25 | 25 | 8×3.3 | |||||||||||||||
MZ30 | 30 | 10×3.3 | |||||||||||||||

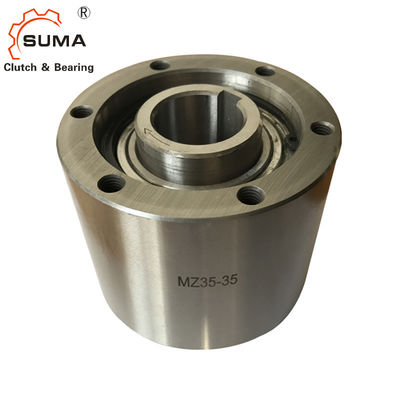

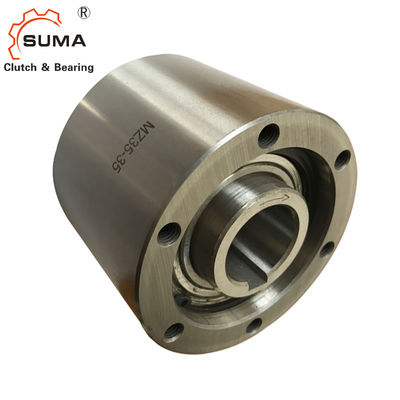

MZ35 | 1080 | 0,49 | 1700 | 300 | 150 | 35 | 10×3.3 | 87 | 85 | 110 | 50 | 80 | 8,7 | 95 | 16 | 6-M8×1.25 | 4,8 |
MZ45-40 | 1620 | 0,69 | 1700 | 300 | 150 | 40 | 12×3.3 | 92 | 90 |
125 |
60 |
95 |
8,4 |
110 |
16 |
8-M8×1.25 |
6,2 |
MZ45 | 45 | 14×3.3 | |||||||||||||||
MZ60-50 | 2110 | 0,98 | 1600 | 250 | 150 | 50 | 14×3.8 | 102 | 100 | 155 |
80 |
125 |
9,1 |
140 |
16 |
8-M8×1.25 |
10,2 |
MZ60-55 | 55 | 16×4.3 | |||||||||||||||
MZ60 | 60 | 18×4.4 | |||||||||||||||
MZ70-65 | 3040 | 1,27 | 1300 | 250 | 150 | 65 | 18×4.4 | 105 |
103 |
175 |
95 |
145 |
8,6 |
162 |
16 |
8-M8×1.25 |
13,2 |
MZ70 | 70 | 20×4.9 |
Montaje y acoplamiento
